Гидравлический цилиндр с ЧПУ

1.Регулировка хода с контролем:Разработано для применения в листогибочных прессах, требующих точного контроля хода.

2. Электрогидравлическое сервоуправление: Установленный сверху сервоклапан регулирует поток масла в цилиндр и настраивает его рабочий ход.

3. Гибкая возможность регулировки угла гибки: Регулировка хода изменяет высоту смыкания верхнего и нижнего штампов, обеспечивая различные углы гибки листового металла.

4. Конструкция под конкретное применение: Адаптировано для систем ЧПУ листогибочных прессов для точной и надёжной гибки.

Эл. почта Телефон WhatsApp

Обзор

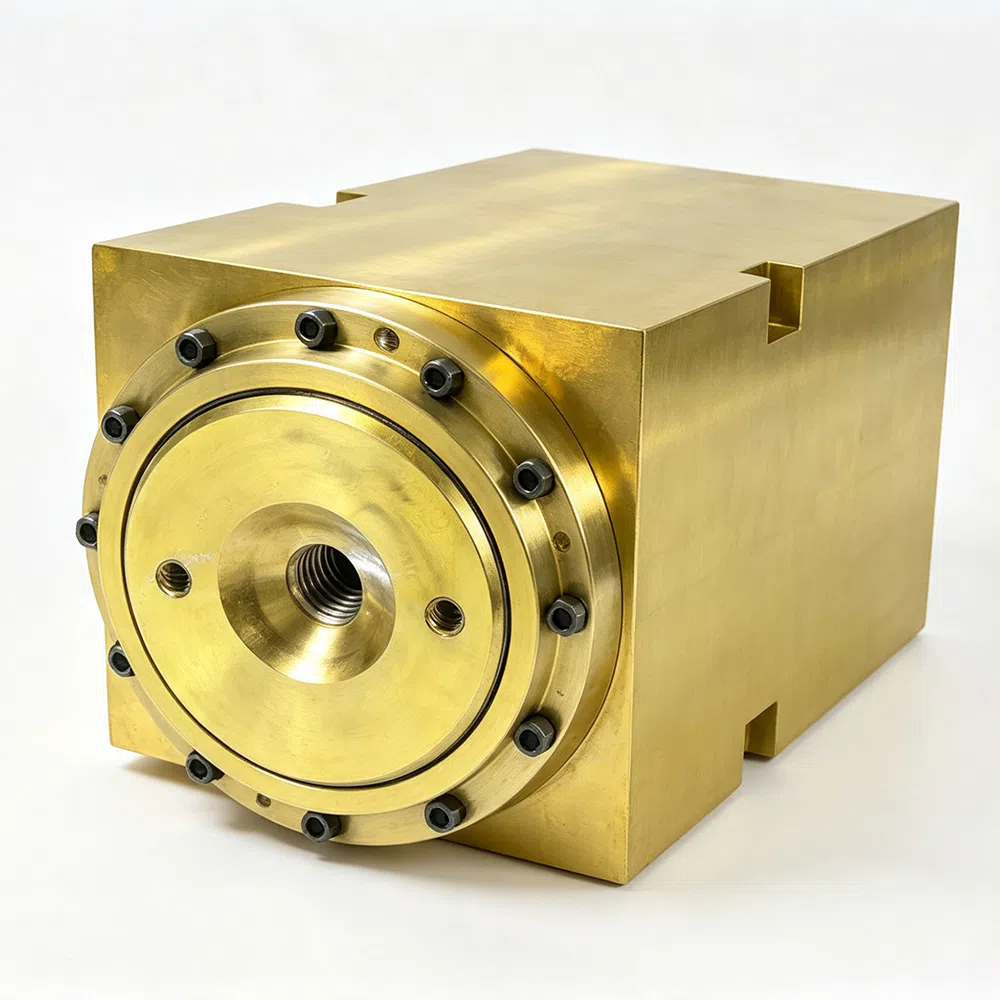

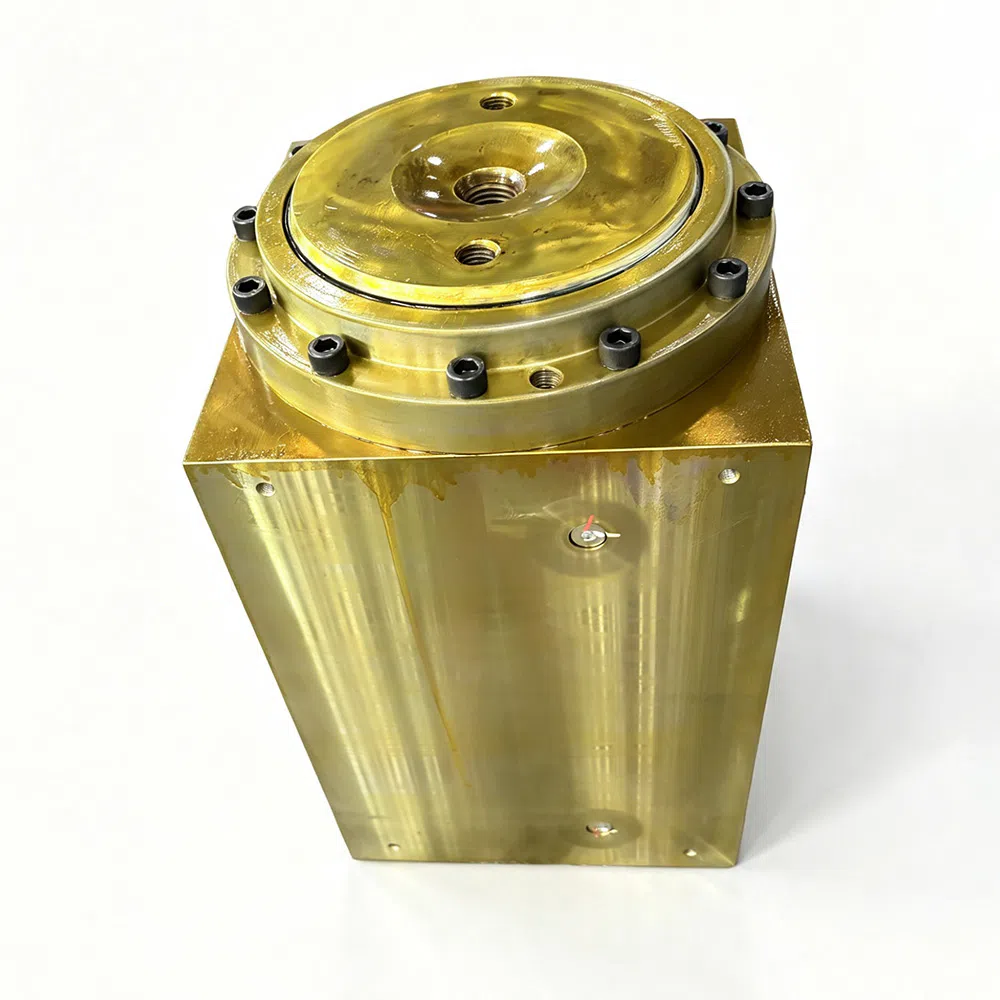

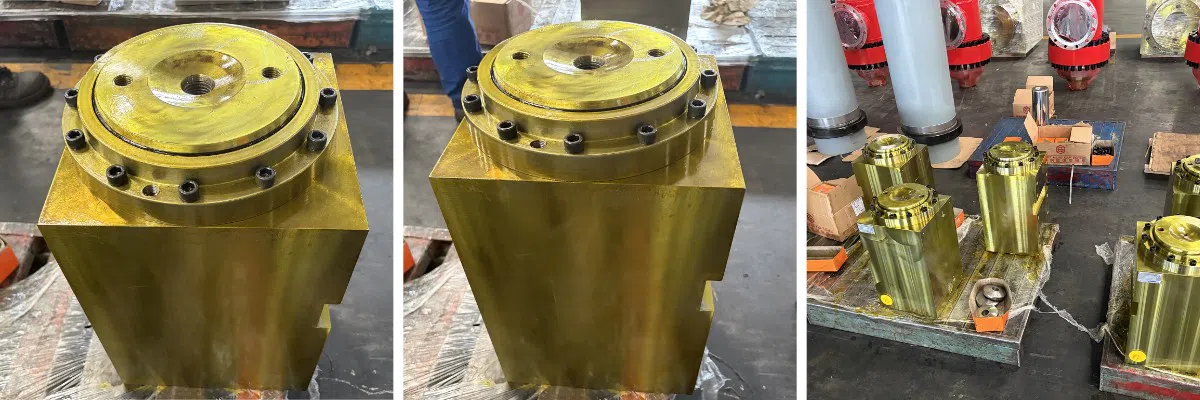

Гидравлический цилиндр с ЧПУ серии WST предназначен для применения в листогибочных прессах с ЧПУ, требующих точного контроля хода. Электрогидравлический сервоклапан, установленный сверху цилиндра, регулирует поток масла в цилиндр и корректирует его рабочий ход, что изменяет высоту смыкания между верхним и нижним штампами для обеспечения различных углов гибки листового металла. Он отличается регулируемым ходом, гибкой настройкой угла гибки и специализированной конструкцией для точной и надежной гибочной работы. Для правильного подбора необходимо проверить подключение вставного клапана, подключение заливного отверстия, рабочий ход, давление в системе, рабочую скорость и размеры внешних подключений на соответствие конфигурации листогибочного пресса. Запрещается эксплуатировать цилиндр с превышением рабочего хода, а давление в системе не должно превышать допустимое номинальное давление. Размеры внешних подключений также могут быть изменены в соответствии с требованиями заказчика.

Выбор цилиндров

Для обеспечения совместимости перед заказом сравните присоединительные размеры цилиндра с компонентами на листогибочном прессе:

Подключение вставного клапана: проверьте расположение и размеры отверстий вставного клапана на соответствие присоединительным размерам клапанного блока.

Подключение заливного отверстия: проверьте расположение и размеры заливного отверстия на монтажной поверхности цилиндра на соответствие масляным каналам в корпусе листогибочного пресса. Уплотнительные сопряжения должны быть правильно совмещены и посажены.

Ход: выберите рабочий ход больше максимального рабочего хода ползуна листогибочного пресса. Работа с перебегом не допускается.

Давление в системе: настройка гидравлической системы не должна превышать допустимое номинальное давление цилиндра. Свяжитесь с нашим техническим отделом, если действуют особые требования по давлению.

Рабочая скорость: рекомендуемая нормальная рабочая скорость — ниже 120 мм/с. Укажите любые особые требования по скорости в технических условиях заказа.

Внешние подключения: размеры внешних подключений могут быть изменены в соответствии с требованиями заказчика.

Индивидуальная настройка и альтернативные серии

Серия WST может быть спроектирована и изготовлена по индивидуальным требованиям заказчика. Если конструкция впускного клапана-вставки листогибочного пресса отличается от стандартной конфигурации, могут быть доступны альтернативные серии гидравлических цилиндров. Для получения помощи в подборе, пожалуйста, свяжитесь с нашим техническим отделом.

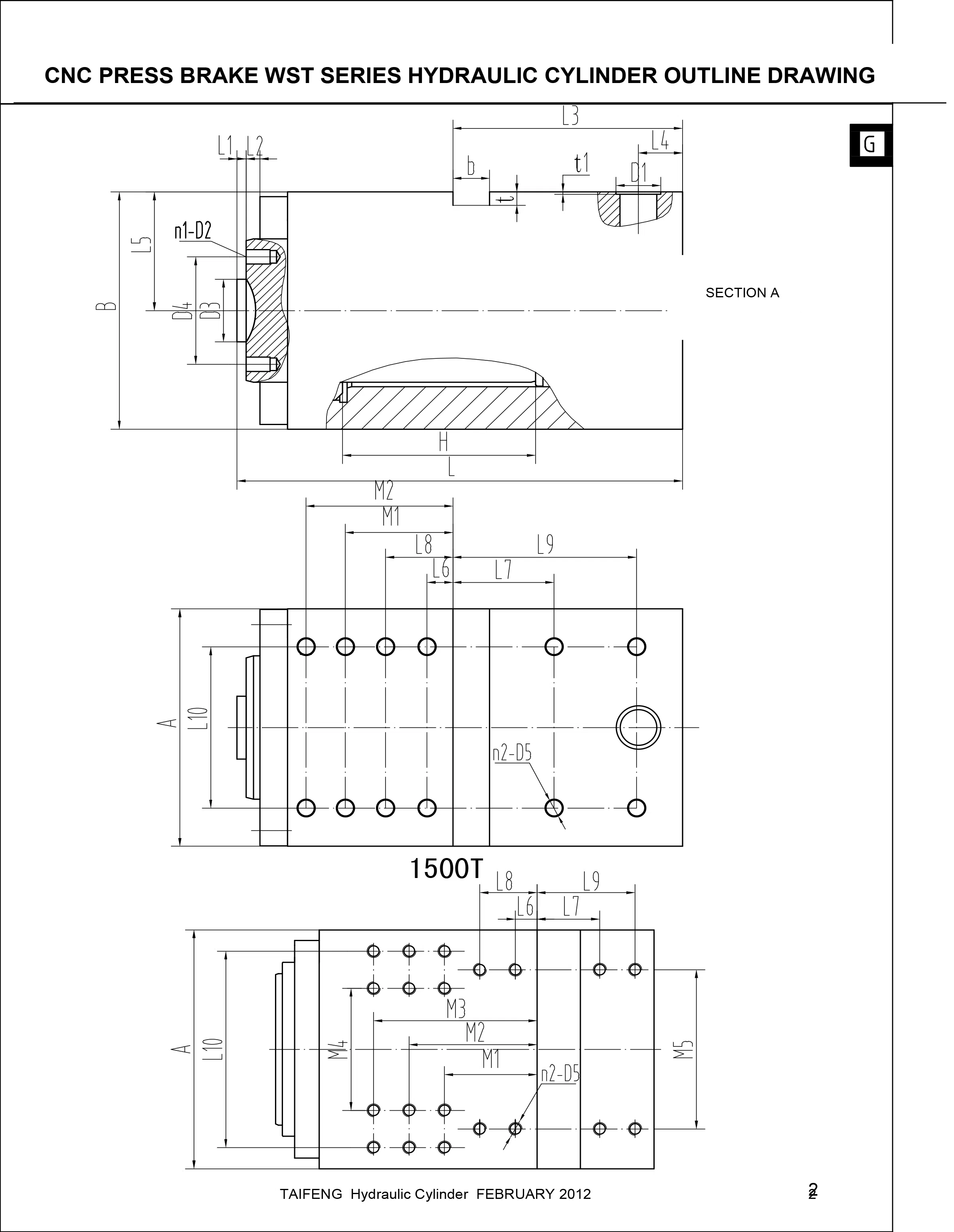

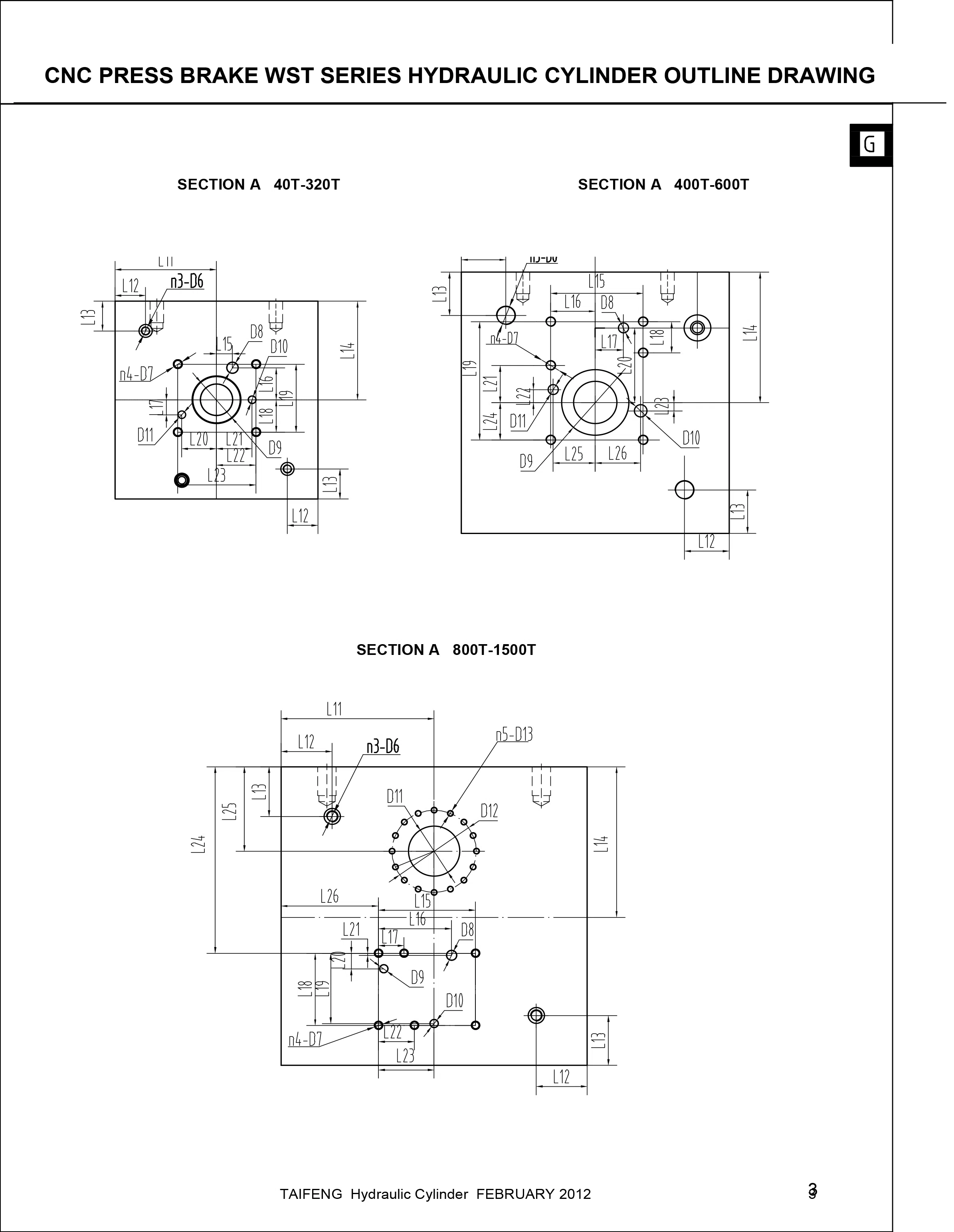

Параметр	40	63	80	100	125	160	200	250	320	400	500	600	800	1000	1500
Усилие (Т)	27	27	27	27	27	27	27	27	27	27	27	27	27	27	27
Давление (МПа)	100	120	135	150	170	190	220	240	275	300	360	380	440	480	630
Диаметр отверстия D1	100	112	125	140	160	180	210	230	260	288	340	360	420	460	570
Диаметр стержня d	50	65	80	100	120	140	160	180	200	220	320	320	500	400	600
Ход H	395	485	485	480	485	485	500	485	505	706	730	735	915	875	1990
A	170	190	195	210	265	295	320	385	370	420	495	500	580	650	960
B5	170	190	195	210	265	285	320	335	370	420	496	530	580	650	960
L1	10	10	10	10	10	10	10	10	10	10	10	10	10	10	10
L2	20	20	20	20	15	10	15	15	20	15	15	20	25	25	25
L3	120	160	165	220	250	260	260	260	250	235	245	285	300	425	430
L4	48	48	48	48	48	48	48	48	48	58	58	58	290	325
L5	85	90	97.5	105	132.5	142.5	100	118	120	160	247.5	265			520
L6	85	110	105	105	70	62	60	62	60	80	80	80	65	80	80
L7	95	90	95	100	110	118	120	118	120	160	170	210	195	235	230
L8	135	160	155	150	160	152	150	152	150	200	205	195	190	190	210
L9	110	\	\	150	200	208	210	208	210	\	\	\	\	345	360
L10	85	150	150	150	180	200	220	200	240	280	340	350	440	410	740
L11	85	95	97.5	105	132.5	142.5	160	167.5	185	210	247.5	265	290	325	450
L12	15	15	15	15	20	15	40	15	15	40	80	80	150	180
L13	15	15	15	105	105	142.5	10	167.5	185	170	270	265	290	50	150
L14	85	85	97.5	105	132.5	142.5	100	167.5	185	210	247.5	265	290	325	500
L15	21	21	21	21	21	21	21	21	21	145	70	70	190	143	143
L16	43	43	43	43	43	43	43	43	43	70	44	44	150	143	143
L17	20	20	20	20	20	20	20	20	20	70	44	44	50	50	50
L18	43	43	43	43	43	43	43	43	43	70	44	44	145	145	145
L19	91	91	91	91	91	91	91	91	91	120	91	91	141	141	141
L20	45.5	45.5	45.5	45.5	45.5	45.5	45.5	45.5	45.5	120	91	91	31	31
L21	46.5	46.5	46.5	46.5	46.5	46.5	46.5	46.5	46.5	60	60	4	4	4	4
L22	51.5	51.5	51.5	51.5	51.5	51.5	51.5	51.5	51.5	21	21	70	70	70	70
L23	102	102	102	102	102	102	102	102	102	13	13	13	109	109	109
L24	\	\	\	\	\	\	\	\	\	60	60	60	339	450	450
L25	\	\	\	\	\	\	\	\	\	66	66	66	170	230	230
L26	\	\	\	\	\	\	\	\	\	67	67	67	185	275	275
b(H7)	30	30	35	40	40	60	60	60	60	80	100	120	150	175	160
t(G12)	10	10	10	10	10	20	20	20	20	25	30	30	30	40	45
ll	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	2.7	4.6	4.65	4.65
M1	\	\	\	\	\	\	\	\	\	320	330	310	325	300	340
M2	\	\	\	\	\	\	\	\	\	\	\	\	455	\	470
M3	\	\	\	\	\	\	\	\	\	\	\	\	\	\	600
M4	\	\	\	\	\	\	\	\	\	\	\	\	\	\	460
M5	\	\	\	\	\	\	\	\	\	\	\	\	\	\	600
n1	2	2	2	2	2	2	2	2	2	2	2	2	2	2	2
n2	6	6	6	8	8	8	8	8	8	8	8	8	10	10	20
n3	2	2	2	2	2	2	2	2	2	2	2	2	2	2	4
n4	4	4	4	4	4	4	4	4	4	4	4	4	6	6	6
n5	\	\	\	\	\	\	\	\	\	\	\	\	16	16	\
D1 с уплотнительным кольцом O-типа	37.7*3.5	37.7*3.5	37.7*3.5	37.7*3.5	41.7*3.5	43.7*3.5	41.7*3.5	43.7*3.5	54.6*5.7	69.6*5.7	69.6*5.7	69.6*5.7	\	\	\
D2	M12	M12	M12	M12	M16	M16	M16	M20	M24	M30	M36	M42	M48	M56	M52
D3	M12	M70	M70	M70	M70	M95	M132	M110	M140	M170	M275	M275	M285	M324	\
D4	45	90	103	90	120	130	160	160	200	220	120	140	170	150	\
D5	M12	M20	M20	M20	M20	M20	M24	M24	M24	M30	M36	M42	M320	M448	M48
D6	M12	M12	M12	M12	M12	M12	M12	M12	M12	M16	M36	M24	M216	M20	M48
D7	M12	M12	M12	M12	M12	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16
D8	15	15	15	15	15	15	15	15	15	16	16	16	20	20	20
D9	62	62	62	62	62	62	62	62	62	106	105	105	116	116	16
D10	10	10	10	10	10	10	10	10	10	20	20	20	16	16	16
D11	10	10	10	10	10	10	10	10	10	16	16	16	140	140	168
D12	\	\	\	\	\	\	\	\	\	\	\	\	165	165	290
D13	\	\	\	\	\	\	\	\	\	\	\	\	M12	M12	M24
