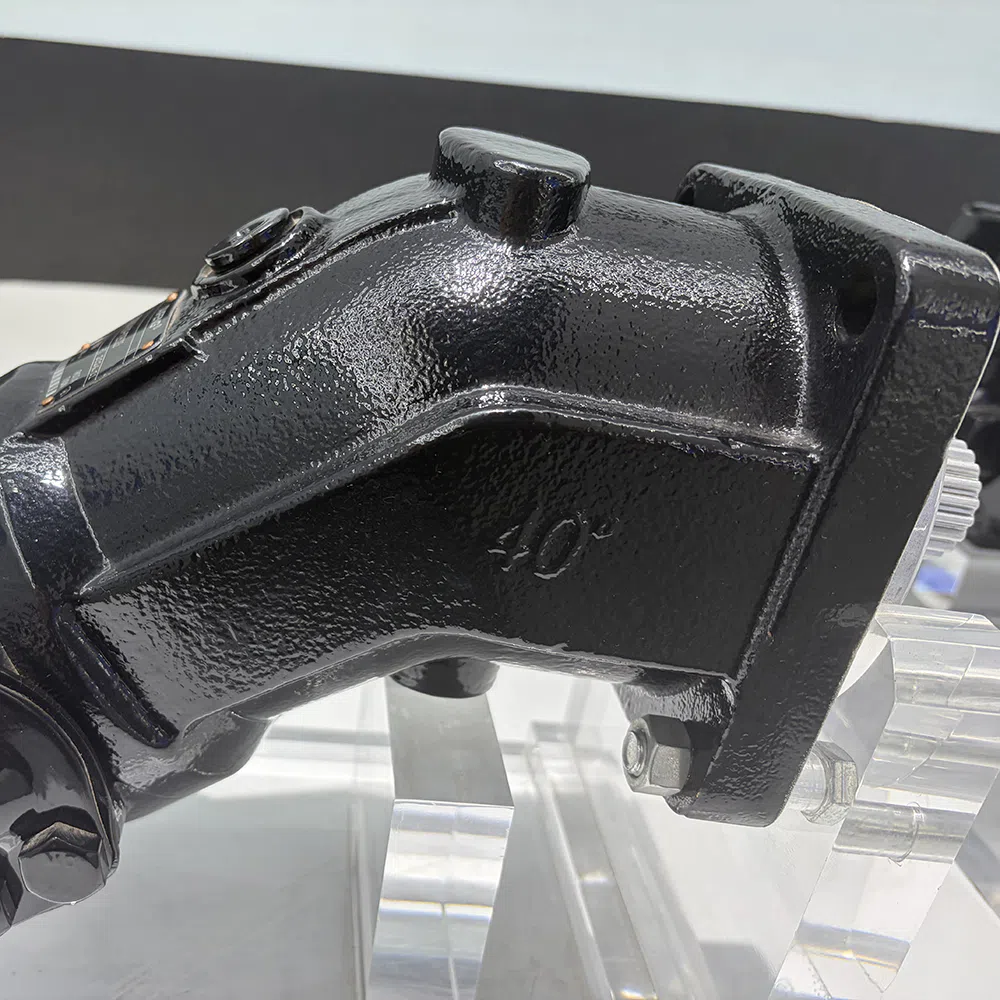

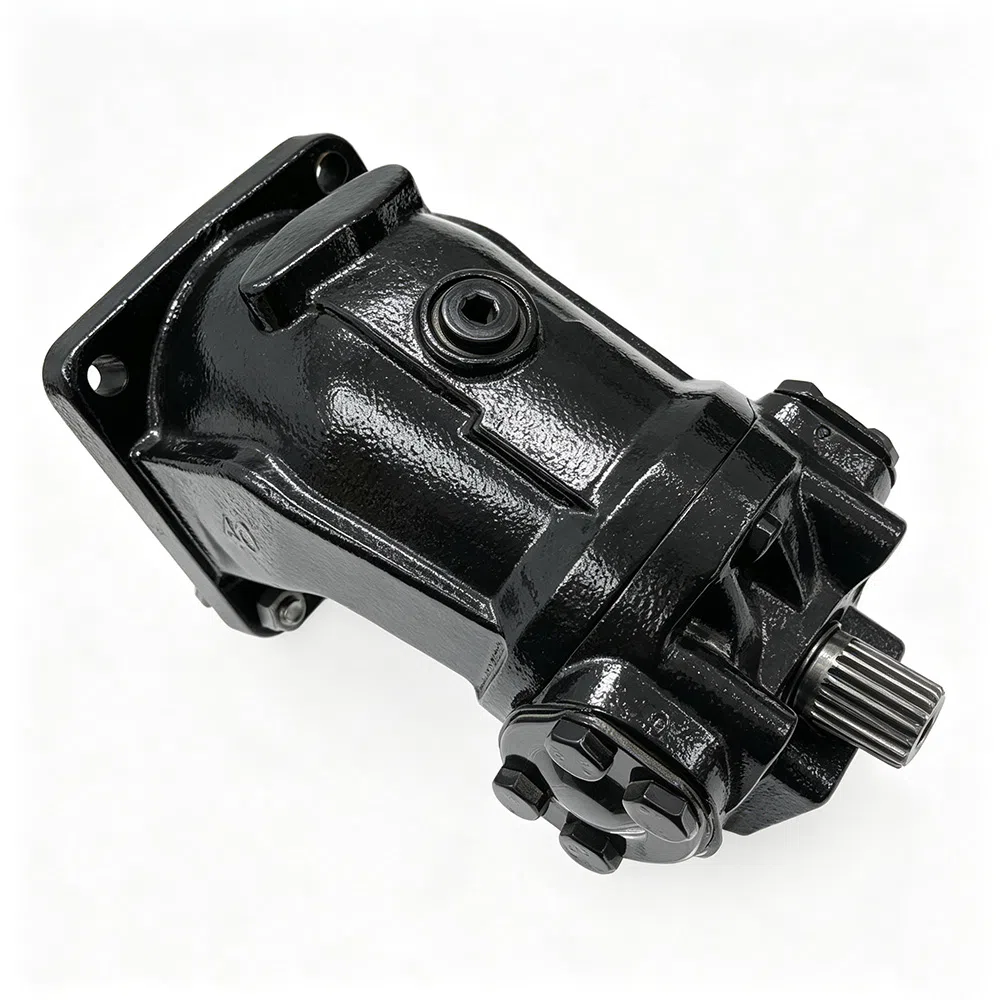

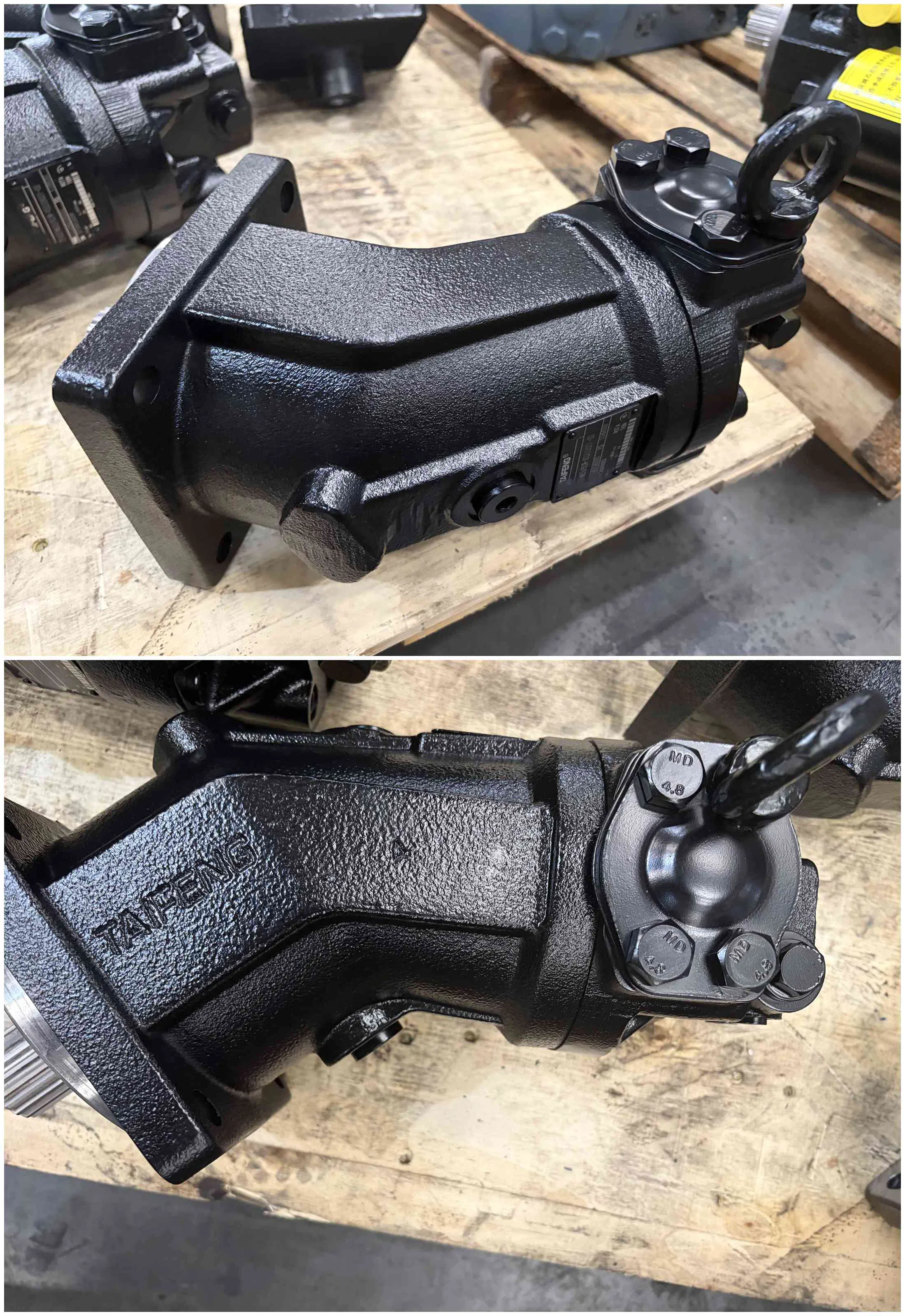

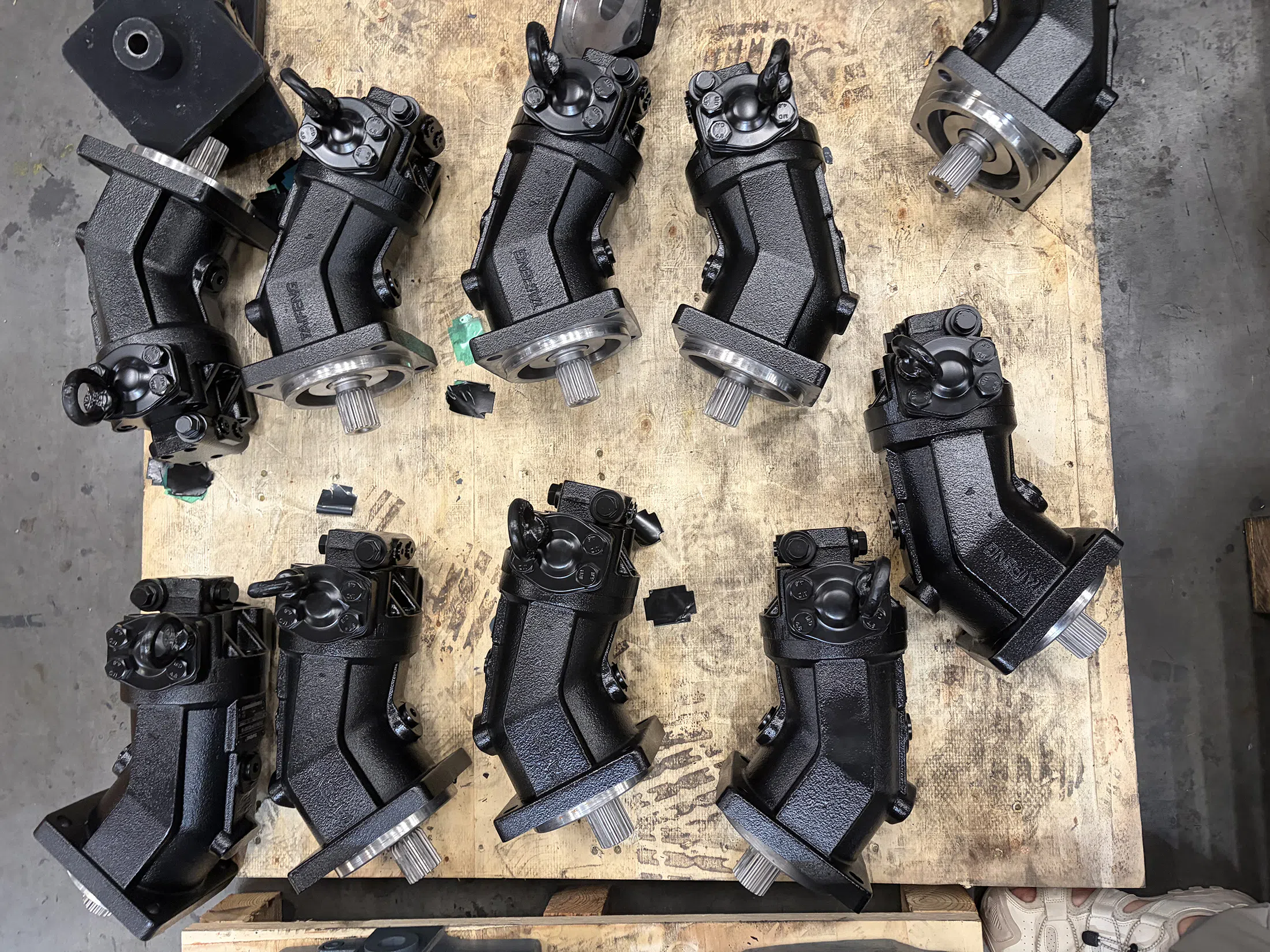

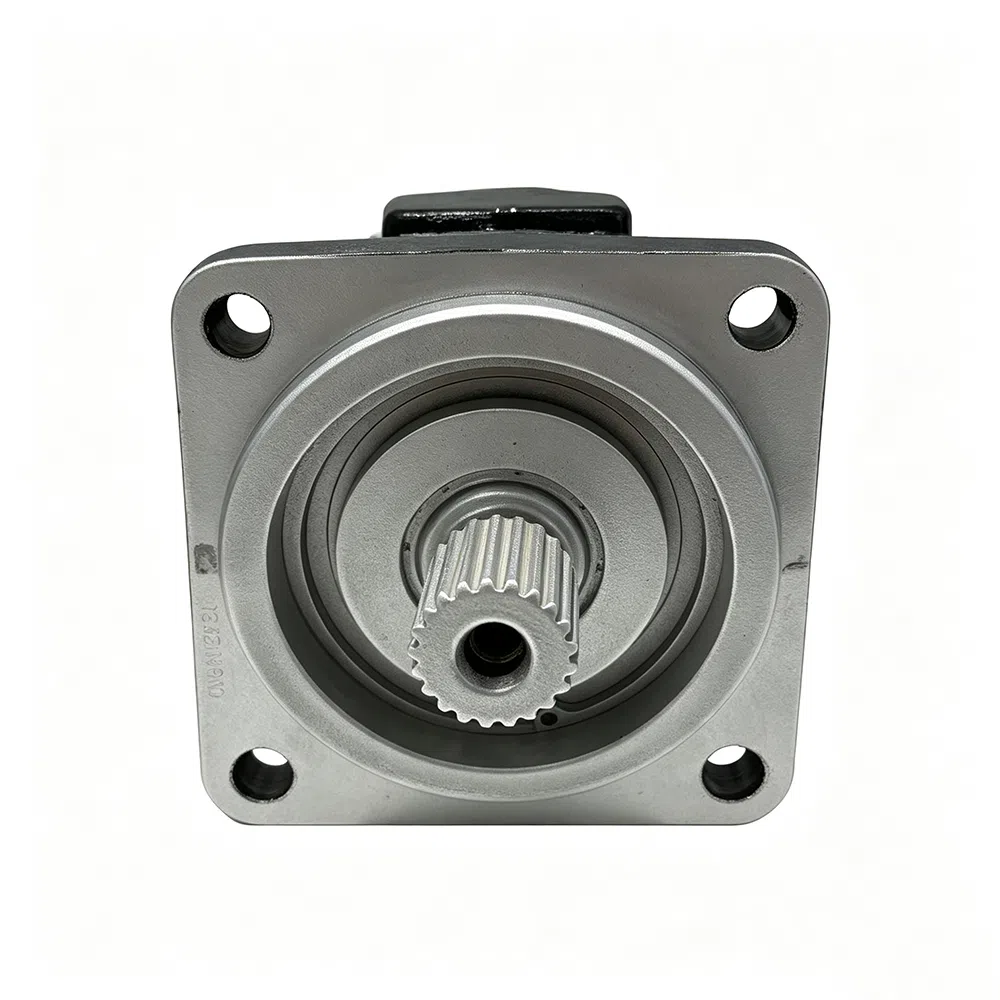

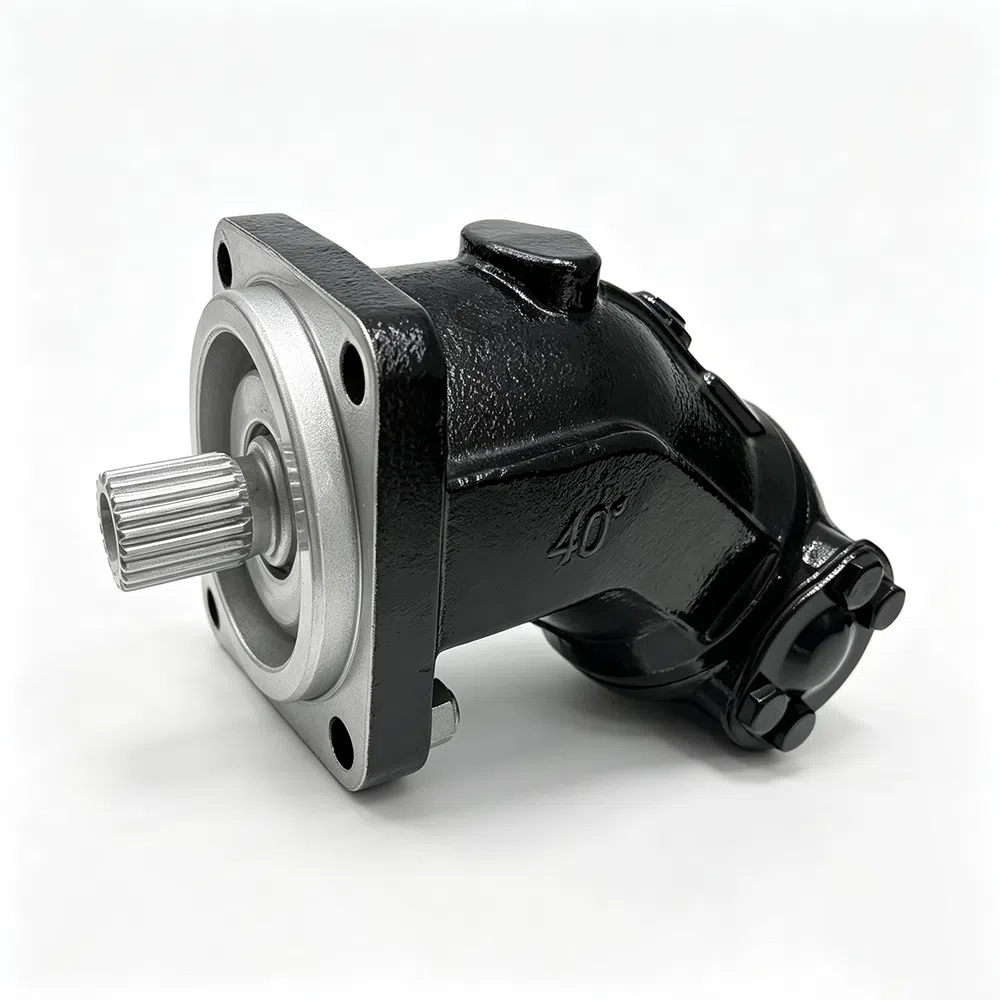

A2FM63 61W Аксиальный поршневой гидромотор A2FM

A2FM — аксиально-поршневой гидромотор с наклонным блоком цилиндров, сочетающий надежную конструкцию аксиально-поршневого типа с наклонным блоком, благоприятным соотношением мощности и массы, высоким рабочим КПД и высоким пусковым КПД. Гибкие рабочие порты с фланцем SAE или резьбовые, опциональный встроенный предохранительный клапан, а также опциональные предустановленные клапаны управления движением, промывки и подпитки BVD/BVE обеспечивают конфигурацию гидросистемы под конкретное применение.

Эл. почта Телефон WhatsApp

Преимущества и особенности продукции

Гидравлический мотор A2FM — это аксиально-поршневой мотор с фиксированным рабочим объёмом, разработанный для надёжной передачи мощности в мобильных и промышленных гидравлических системах. Его прочная конструкция обеспечивает работу при высоком давлении, стабильный крутящий момент и эффективную производительность в тяжёлых условиях. Компактный дизайн экономит монтажное пространство и обеспечивает высокое соотношение мощности к массе. Подходит для открытых гидравлических контуров и широко используется в строительной технике, сельскохозяйственном оборудовании, системах обработки материалов, лебёдках, конвейерах и другом оборудовании для тяжёлых режимов работы. Прецизионное изготовление обеспечивает плавное вращение, отзывчивую работу и длительный срок службы. Прочные компоненты и простота интеграции помогают снизить потребность в обслуживании, повысить время безотказной работы оборудования и обеспечить стабильную гидравлическую мощность.

Техническая информация

● Двигатель высокого давления общего назначения

● Размер 5 ... 1000

● Номинальное давление до 400 бар

● Макс. давление до 450 бар

● Открытый и закрытый контур

● Модели с метрической резьбой

	Символ	Единица измерения	5	10	12	16	23	28	32	45	56	63	80
Размер
Рабочий объём (за оборот)	Vg	см³	4.93	10.3	12	16	22.9	28.1	32	45	56	63	80
Номинальное давление	p_nom	бар	315	400	400	400	400	400	400	400	400	400	400
Максимальное давление	p_max	бар	350	450	450	450	450	450	450	450	450	450	450
Максимальная скорость вращения	n_nom ¹)	об/мин	10000	8000	8000	8000	6300	6300	6300	5600	5000	5000	4500
	n_max ²)	об/мин	11000	8800	8800	8800	6900	6900	6900	6200	5500	5500	5000
Входной поток при n_nom	qV	л/мин	49	82	96	128	144	177	202	255	281	315	362
Крутящий момент при p_nom	M	Н·м	24.7	66	76	102	146	179	204	290	357	401	512
Крутильная жёсткость	c	кНм/рад	0.63	0.92	1.25	1.59	2.56	2.93	3.12	4.18	5.94	6.25	8.73
Момент инерции относительно оси привода	JTW	кг·м²	0.0006	0.0004	0.0004	0.0004	0.0012	0.0012	0.0012	0.0024	0.0042	0.0042	0.0072
Максимальное угловое ускорение	α	рад/с²	5000	5000	5000	5000	6500	6500	6500	14600	7500	7500	6000
Объём корпуса	V	л		0.17	0.17	0.17	0.2	0.2	0.2	0.33	0.45	0.45	0.55
Вес (приблизительно)	м	кг	2.5	5.4	5.4	5.4	9.5	9.5	9.5	13.5	18	18	23

	Символ	Единица измерения	90	107	125	160	180	200	250	355	500	710	1000
Размер
Рабочий объём (за оборот)	Vg	см³	90	106.7	125	160.4	180	200	250	355	500	710	1000
Номинальное давление	p_nom	бар	400	400	400	400	400	400	350	350	350	350	350
Максимальное давление	p_max	бар	450	450	450	450	450	450	400	400	400	400	400
Максимальная скорость вращения	n_nom ¹)	об/мин	4500	4000	4000	3600	3600	2750	2700	2240	2000	1600	1800
	n_max ²)	об/мин	5000	4400	4400	4000	4000	3000
Входной поток при nnom	qV	л/мин	405	427	500	577	648	550	675	795	1000	1136	1600
Крутящий момент при pnom	M	Н·м	573	679	796	1021	1146	1273	1393	1978	2785	3955	5570
Крутильная жёсткость	c	кНм/рад	9.14	11.2	11.9	17.4	18.2	57.3	73.1	96.1	144	270	324
Момент инерции относительно оси привода	JTW	кг·м²	0.0072	0.0116	0.0116	0.022	0.022	0.0353	0.061	0.102	0.178	0.55	0.55
Максимальное угловое ускорение	α	рад/с²	6000	4500	4500	3500	3500	11000	10000	8300	5500	4300	4500
Объём корпуса	V	л	0.55	0.8	0.8	1.1	1.1	2.7	2.5	3.5	4.2	8	8
Вес (приблизительно)	м	кг	23	32	32	45	45	66	73	110	155	325	336

Об этом поставщике

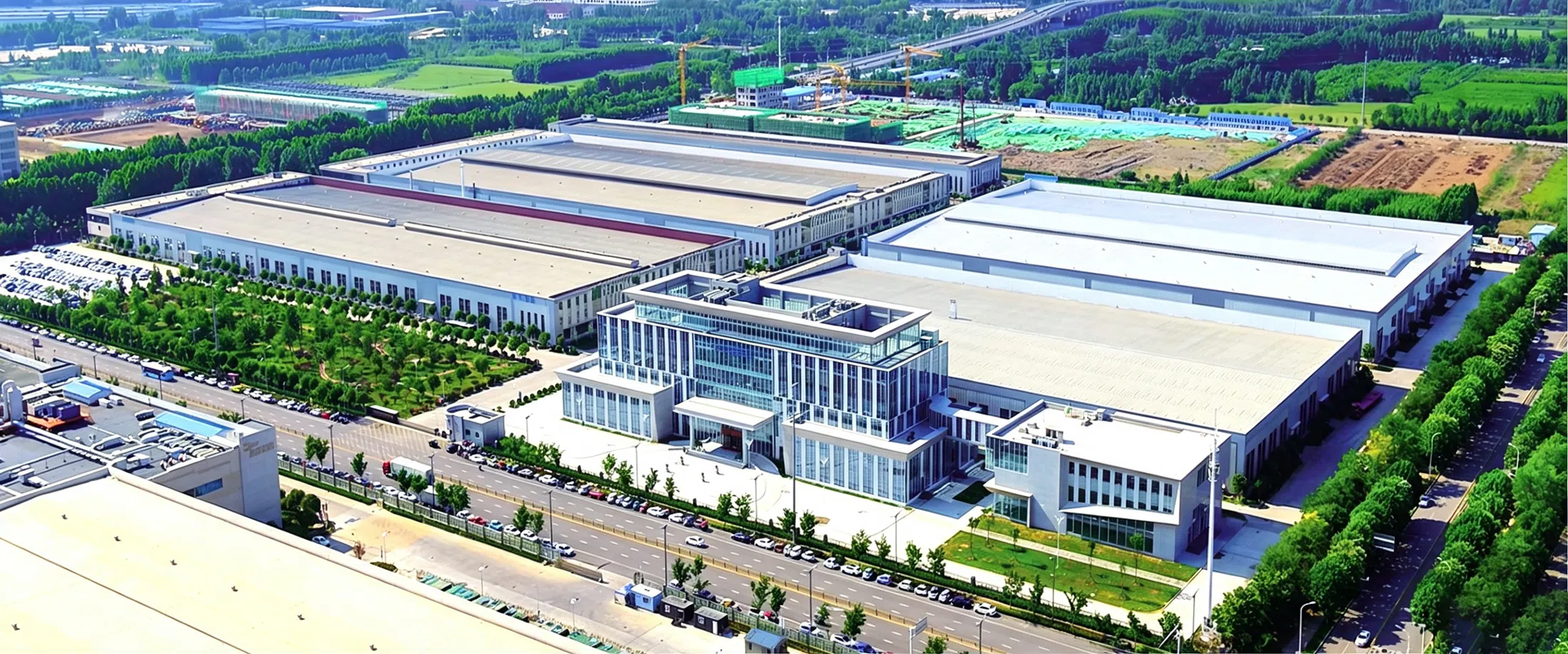

Компания Shandong Taifeng Intelligent Control Co., LTD., основанная в 2000 году, занимает площадь 300 му (200 000 квадратных метров) и насчитывает 480 сотрудников. Это ключевое предприятие китайской отрасли герметичности сжиженного газа, государственное высокотехнологичное предприятие, образцовое предприятие по управлению в машиностроительной промышленности Китая, «Национальное предприятие-лидер в области интеллектуальной собственности» Государственного управления интеллектуальной собственности в 2017 году, а также основной разработчик национального стандарта двухходового картриджного клапана, выпущенного Государственным комитетом по стандартам жидкостей.

Основная продукция Shandong Taifeng Intelligent Control Co., Ltd.: картриджные клапаны, гидравлические коллекторы, секционные распределительные клапаны, клапаны предварительного заполнения, аксиально-поршневые насосы и т. д.

Профиль завода

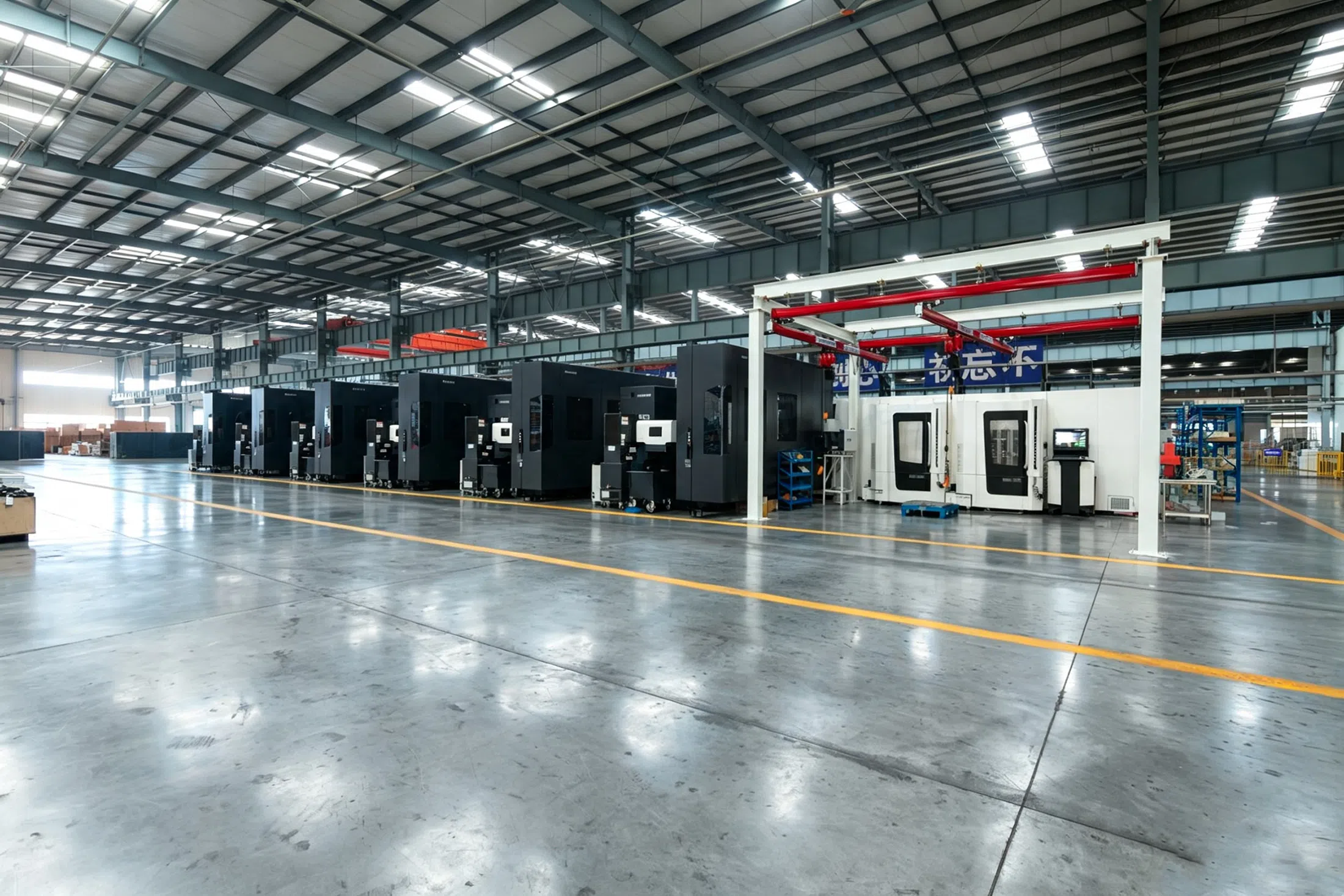

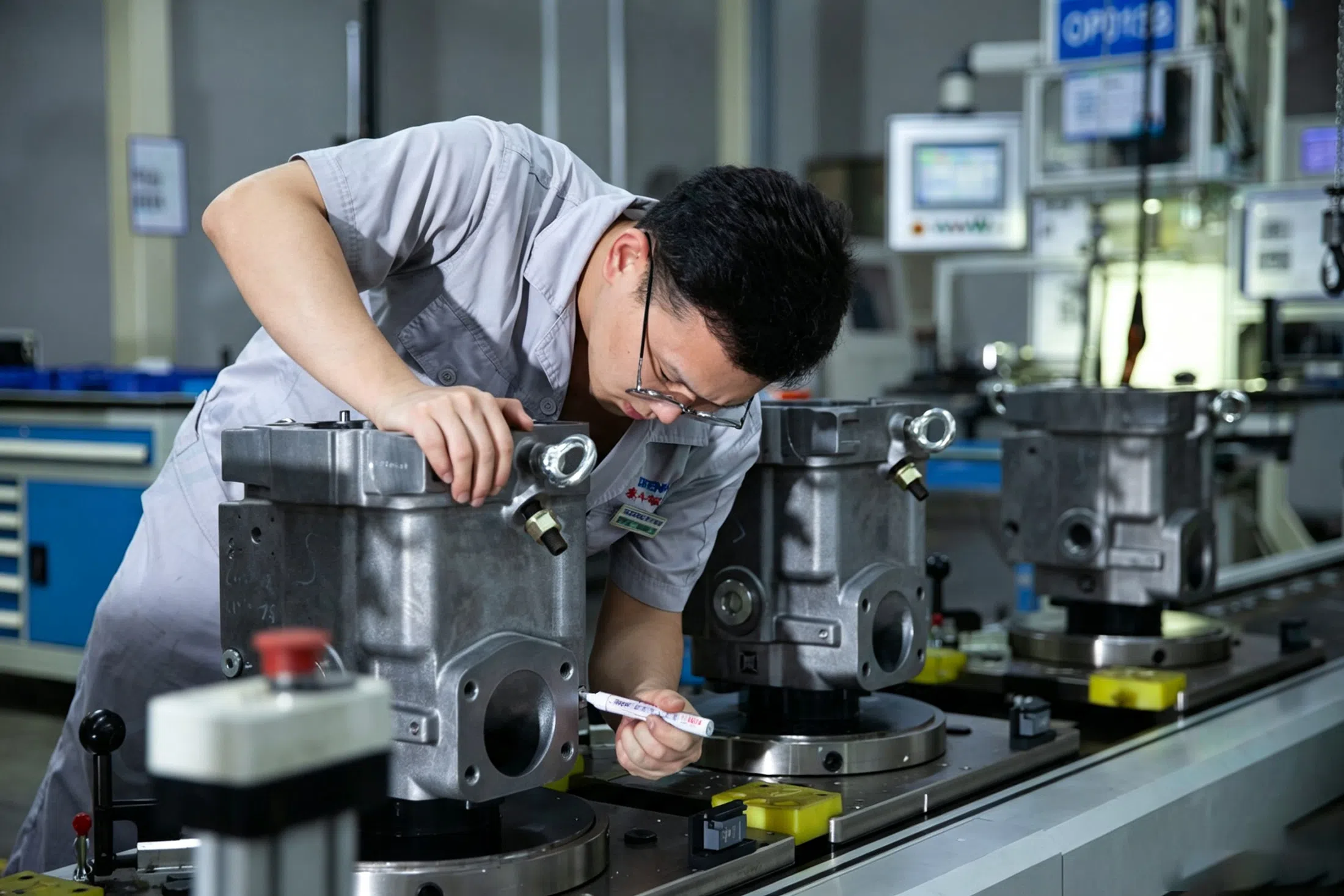

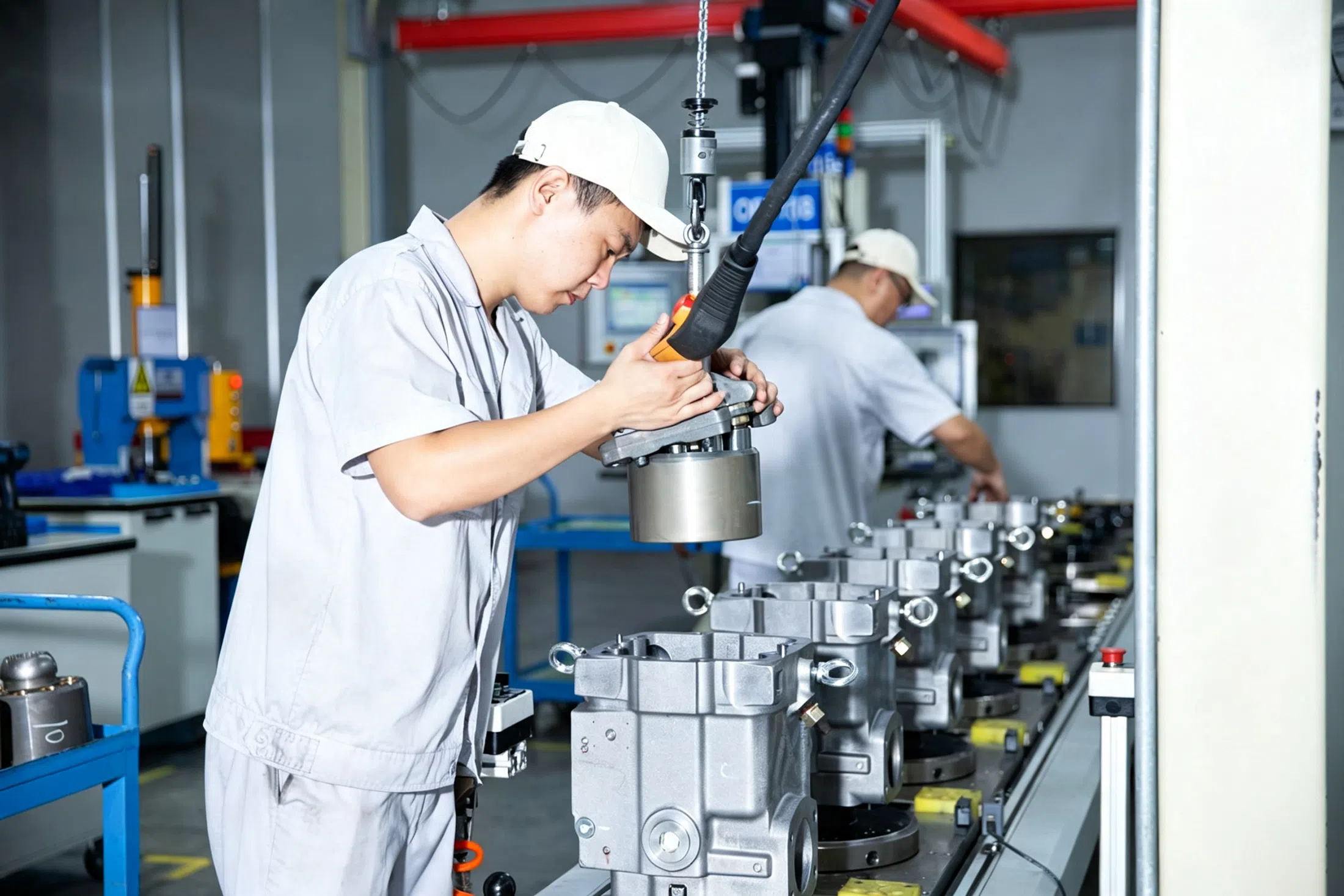

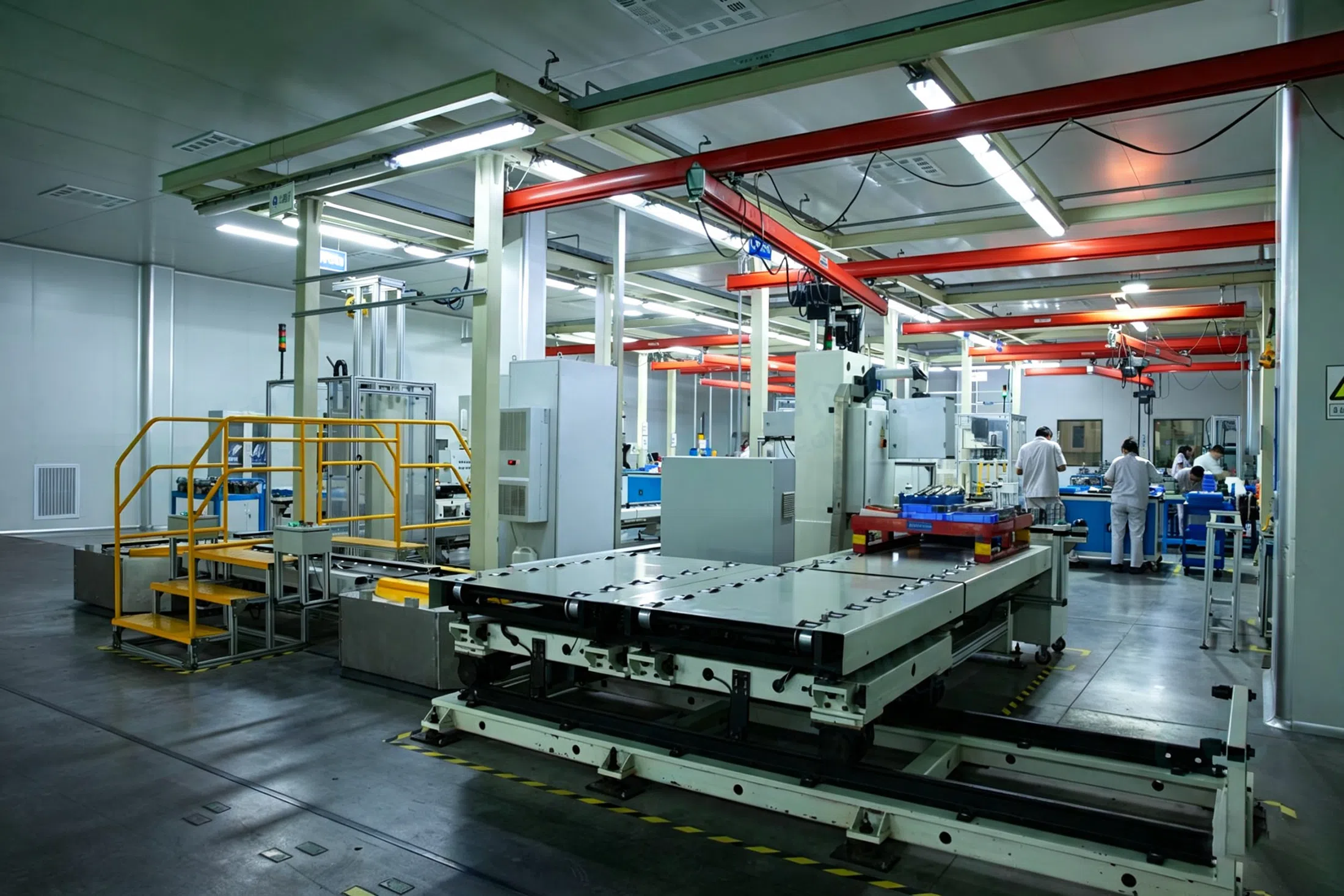

Наша фабрика оснащена автоматизированными роботизированными производственными ячейками, высокоточными обрабатывающими центрами с ЧПУ, бережливыми сборочными линиями, автоматизированными испытательными станциями и интеллектуальными 3D-складами. При поддержке профессиональной команды НИОКР, комплексной системы контроля качества и современной офисной инфраструктуры мы поставляем надежные гидравлические компоненты с возможностью OEM и ODM-кастомизации для покупателей по всему миру.
