Особенности
● Доступен широкий диапазон номинальных характеристик. Точная регулировка может быть выполнена в соответствии с областью применения.
● Благоприятное соотношение мощности и массы
● Оптимальная эффективность
● Высокая эффективность запуска
● Фланец SAE или резьбовое рабочее отверстие.
● Можно выбрать встроенный предохранительный клапан
● Опциональные предустановленные дополнительные клапаны: клапан управления движением (BVD/BVE), клапан промывки и предохранительный клапан подпитки
● Наклонно-осевая конструкция
Параметры

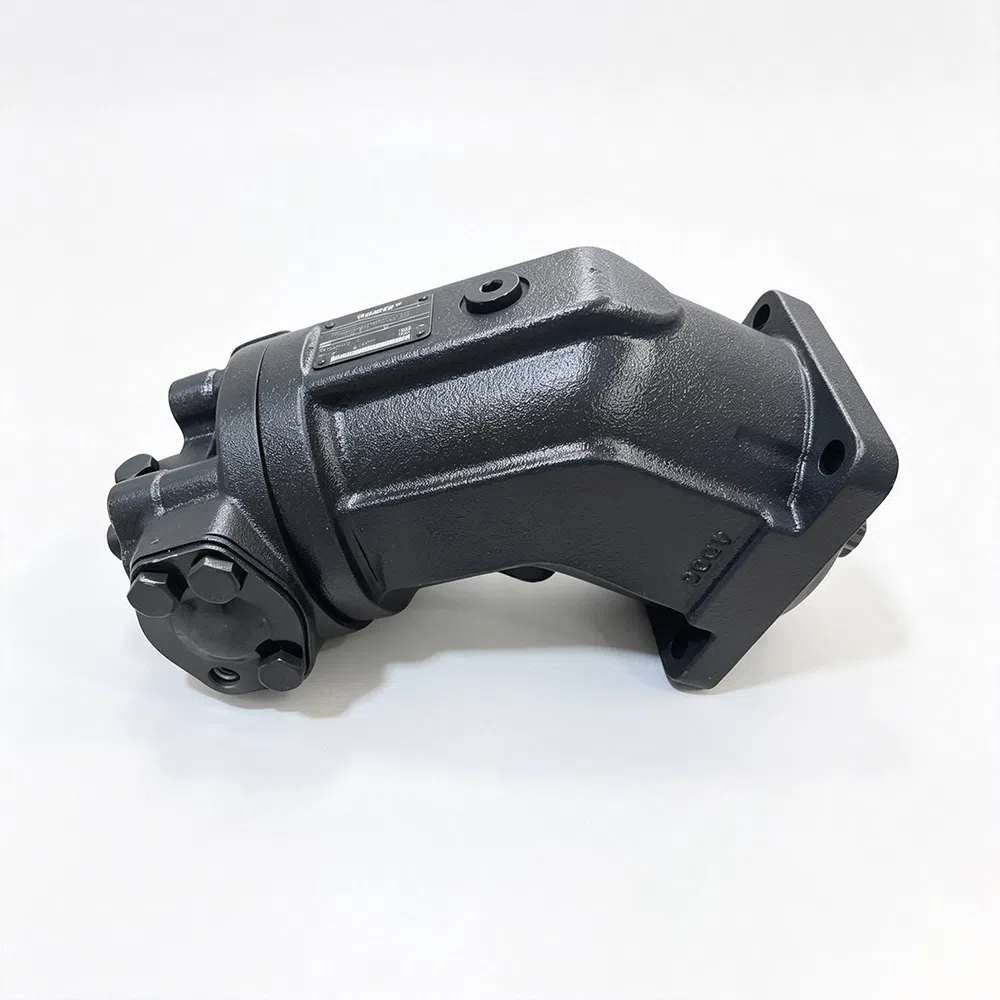

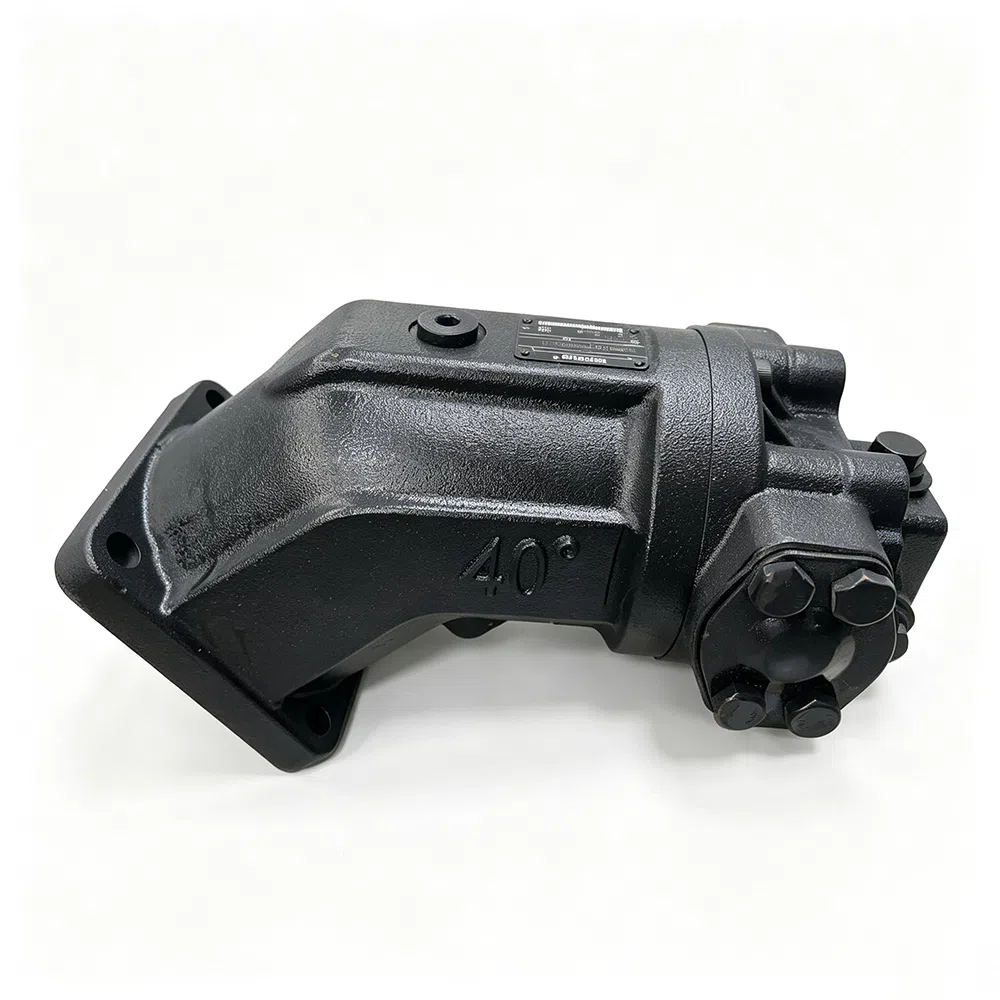

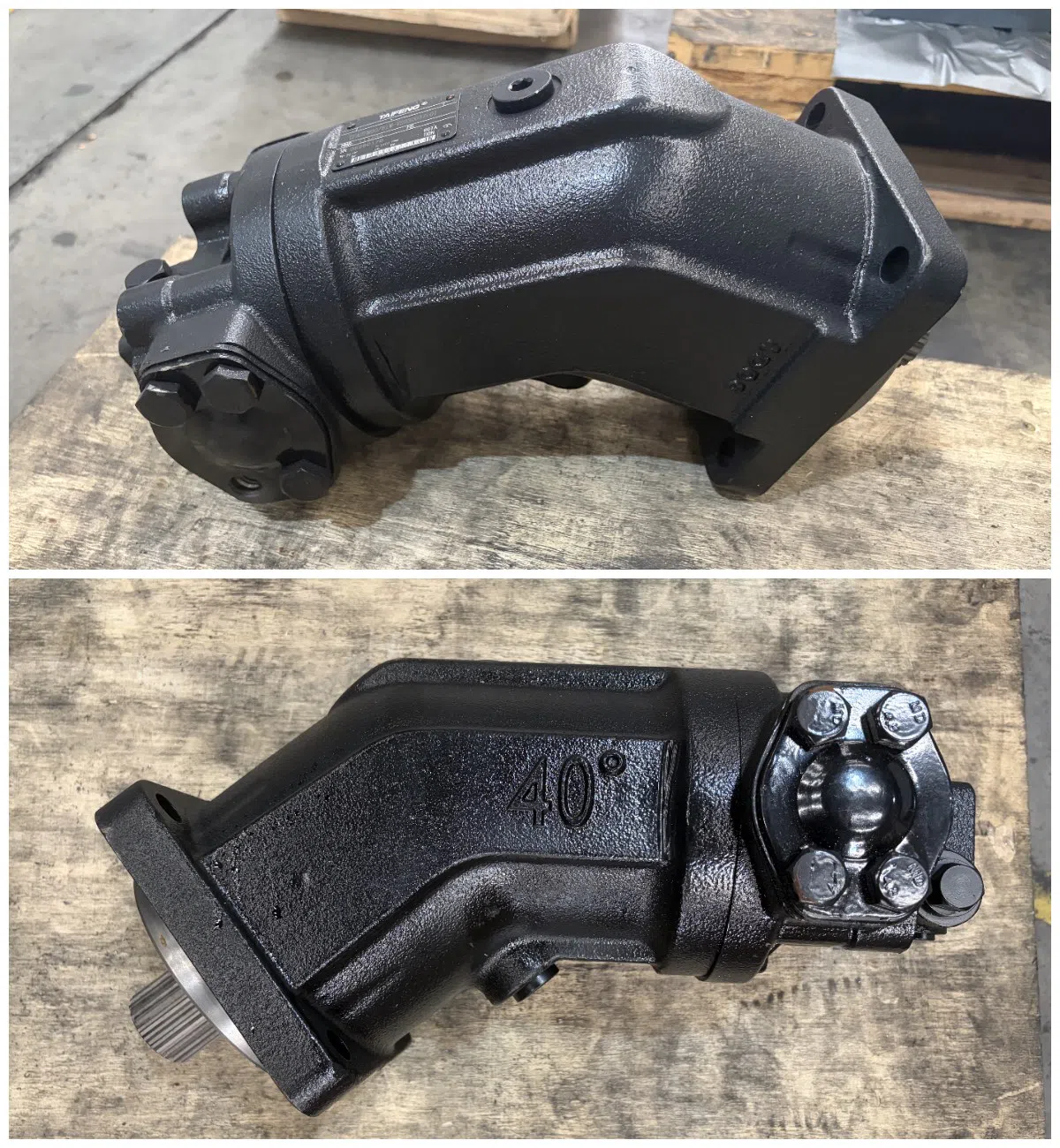

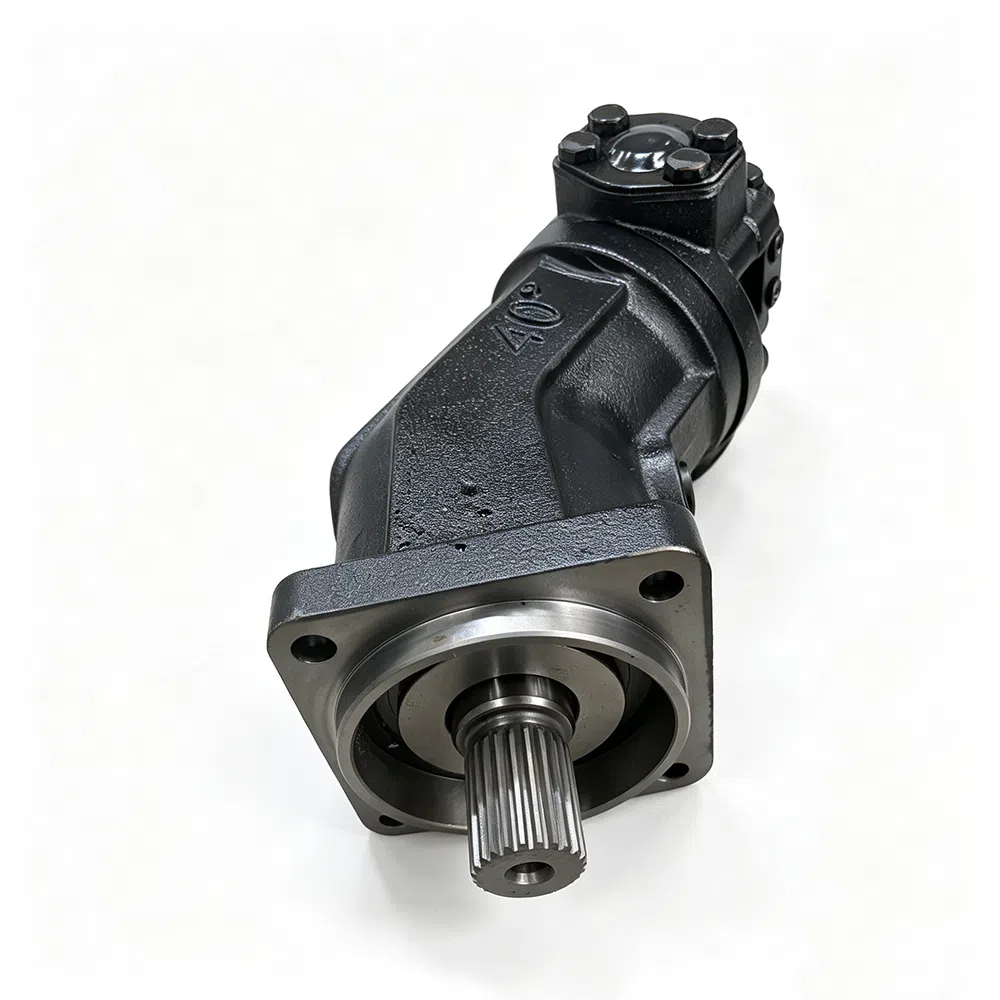

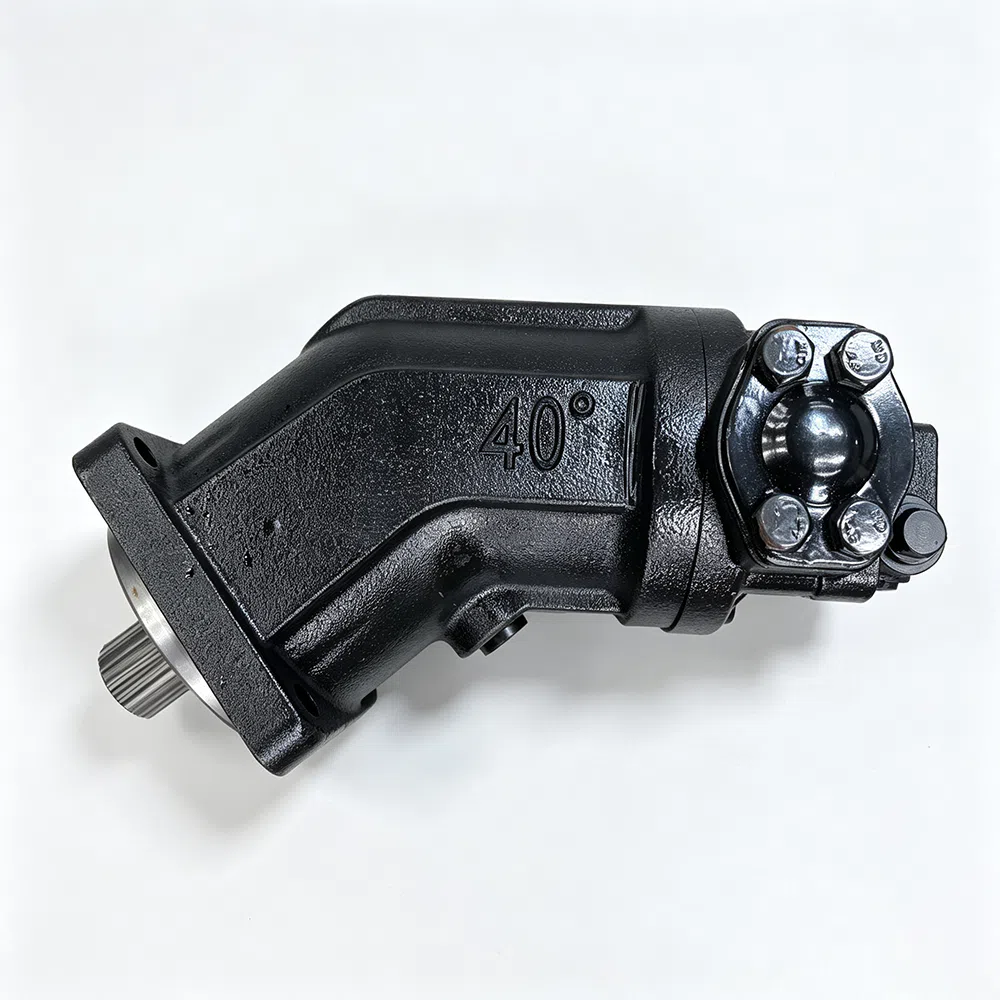

Высоконапорный поршневой гидромотор фиксированного рабочего объема TFA2FM серии 6X
| Пункт | Символ | Единица измерения | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 45 | 56 | 63 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | 5 | 10 | 12 | 16 | 23 | 28 | 32 | 45 | 56 | 63 | 80 | ||
| Рабочий объём (за оборот) | Vg | см³ | 4.93 | 10.3 | 12 | 16 | 22.9 | 28.1 | 32 | 45 | 56 | 63 | 80 |
| Номинальное давление | Pном | бар | 315 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| Максимальное давление | Pмакс | бар | 350 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
| Максимальная скорость вращения | nном¹) | об/мин | 10000 | 8000 | 8000 | 8000 | 6300 | 6300 | 6300 | 5600 | 5000 | 5000 | 4500 |
| Максимальная скорость вращения | nмакс²) | об/мин | 11000 | 8800 | 8800 | 8800 | 6900 | 6900 | 6900 | 6200 | 5500 | 5500 | 5000 |
| Входной поток при nnom | qV | л/мин | 49 | 82 | 96 | 128 | 144 | 177 | 202 | 255 | 281 | 315 | 362 |
| Крутящий момент при pnom | M | Н·м | 24.7 | 66 | 76 | 102 | 146 | 179 | 204 | 290 | 357 | 401 | 512 |
| Крутильная жёсткость | c | кНм/рад | 0.63 | 0.92 | 1.25 | 1.59 | 2.56 | 2.93 | 3.12 | 4.18 | 5.94 | 6.25 | 8.73 |
| Момент инерции относительно оси привода | JTW | кг·м² | 0.00006 | 0.0004 | 0.0004 | 0.0004 | 0.0012 | 0.0012 | 0.0012 | 0.0024 | 0.0042 | 0.0042 | 0.0072 |
| Максимальное угловое ускорение | α | рад/с² | 5000 | 5000 | 5000 | 5000 | 6500 | 6500 | 6500 | 14600 | 7500 | 7500 | 6000 |
| Объём корпуса | V | л | 0.17 | 0.17 | 0.17 | 0.2 | 0.2 | 0.2 | 0.2 | 0.33 | 0.45 | 0.45 | 0.55 |
| Вес (приблизительно) | м | кг | 2.5 | 5.4 | 5.4 | 5.4 | 9.5 | 9.5 | 9.5 | 13.5 | 18 | 18 | 23 |
| Пункт | Символ | Единица измерения | 90 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Размер | 90 | 107 | 125 | 160 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 | ||
| Рабочий объём (за оборот) | Vg | см³ | 90 | 106.7 | 125 | 160.4 | 180 | 200 | 250 | 355 | 500 | 710 | 1000 |
| Номинальное давление | Pном | бар | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 350 | 350 | 350 | 350 |
| Максимальное давление | Pмакс | бар | 450 | 450 | 450 | 450 | 450 | 450 | 450 | 400 | 400 | 400 | 400 |
| Максимальная скорость вращения | nном¹) | об/мин | 4500 | 4500 | 4000 | 3600 | 3600 | 2750 | 2700 | 2240 | 2000 | 1600 | 1800 |
| Максимальная скорость вращения | nмакс²) | об/мин | 5000 | 4400 | 4400 | 4000 | 4000 | 3000 | |||||
| Входной поток при nnom | qV | л/мин | 405 | 427 | 500 | 577 | 648 | 550 | 675 | 795 | 1000 | 1136 | 1600 |
| Крутящий момент при pnom | M | Н·м | 573 | 679 | 796 | 1021 | 1146 | 1273 | 1393 | 1978 | 2785 | 3955 | 5570 |
| Крутильная жёсткость | c | кНм/рад | 9.14 | 11.2 | 11.9 | 17.4 | 18.2 | 57.3 | 73.1 | 96.1 | 144 | 270 | 324 |
| Момент инерции относительно оси привода | JTW | кг·м² | 0.0072 | 0.0116 | 0.0116 | 0.022 | 0.022 | 0.0353 | 0.061 | 0.102 | 0.178 | 0.55 | 0.55 |
| Максимальное угловое ускорение | α | рад/с² | 6000 | 4500 | 4500 | 3500 | 3500 | 11000 | 10000 | 8300 | 5500 | 4300 | 4500 |
| Объём корпуса | V | л | 0.55 | 0.8 | 0.8 | 1.1 | 1.1 | 2.7 | 2.5 | 3.5 | 4.2 | 8 | 8 |
| Вес (приблизительно) | м | кг | 23 | 32 | 32 | 45 | 45 | 66 | 73 | 110 | 155 | 325 | 336 |
1) Эти значения действительны при следующих условиях:
- В пределах оптимального диапазона вязкости νопт=36 до 16 мм²/с
- При использовании гидравлической жидкости на основе минерального масла
2) Максимальная кратковременная частота вращения: для превышения частоты вращения при разгрузке и техническом обслуживании, t<5 с и Δp<150 бар
3) Ограничение входного потока с помощью балансирного клапана
4) Крутящий момент без радиальных усилий / с радиальными усилиями, см. таблицу «Допустимые радиальные и осевые усилия на приводном валу». Примечание
Значения в таблице являются теоретическими значениями и не учитывают КПД и допуски. Эти значения были
округлены.
Превышение допустимых максимальных значений или снижение ниже допустимых минимальных значений может привести к потере работоспособности,
сокращению срока службы или полному разрушению аксиально-поршневого агрегата. Что касается других допустимых предельных значений, таких как изменения частоты вращения,
угловое ускорение как отрицательная функция частоты, а также допустимое угловое ускорение при запуске (меньше максимального углового ускорения), см. технический паспорт 90261.
Выставки
Мы в полной мере используем международные выставки для установления долгосрочных партнёрских отношений в сфере OEM с клиентами по всему миру. Наши инженеры обсуждают на месте технические требования проекта и индивидуальные решения для гидравлических распределителей. От разработки продукта до массовой отгрузки Taifeng обеспечивает комплексное обслуживание гидравлических систем и надёжную доставку по всему миру.
Часто задаваемые вопросы
Q1: Можете ли вы предоставить образец перед большим заказом?
A: Да, можем.
Q2: Как долго ваша компания работает в области гидравлики?
A: Более 22 лет
В3: Какие условия оплаты вы принимаете?
A: L/C, T/T, DDU.
Q4: Каков срок поставки?
A: Это зависит от наличия запасов. Если есть запасы, мы можем отправить в течение одной недели. Для нового производства потребуется около 30 дней.
В5: Принимает ли ваша компания индивидуальные заказы?
Ответ: Да, мы принимаем индивидуальные заказы.
