Особенности

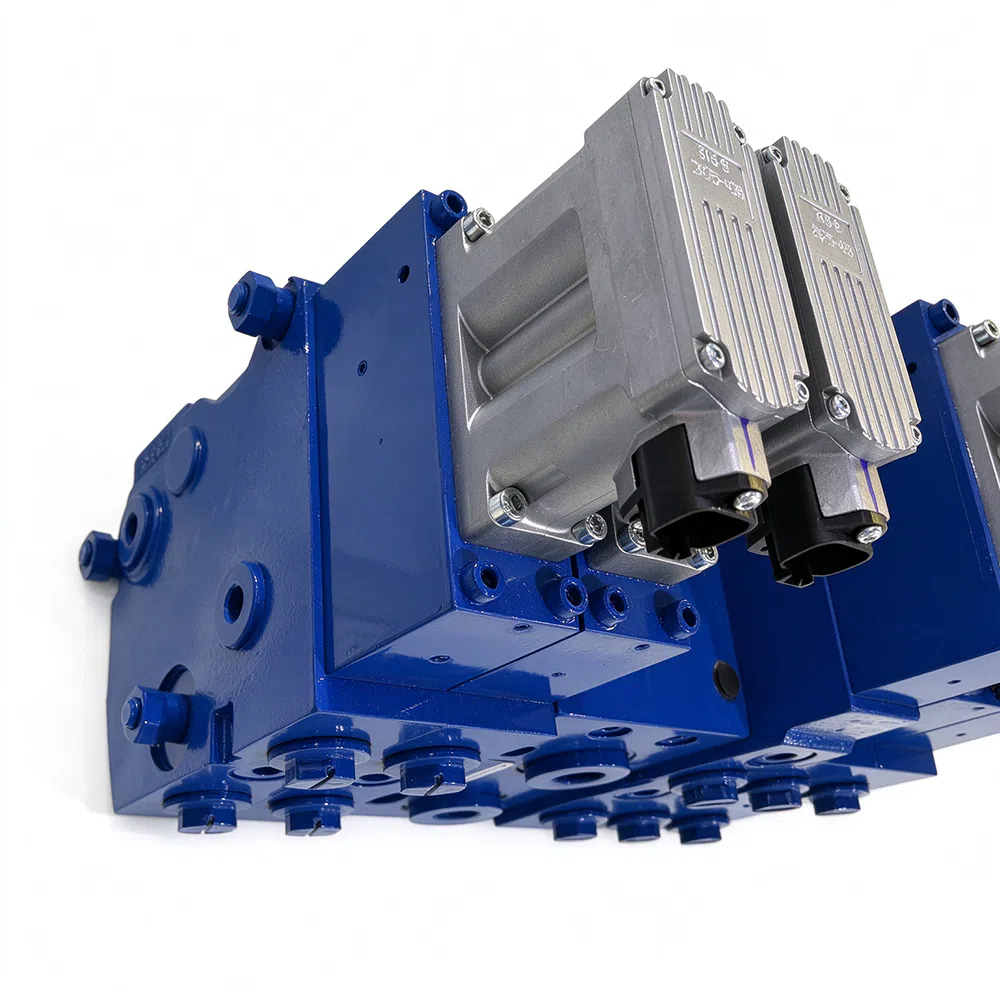

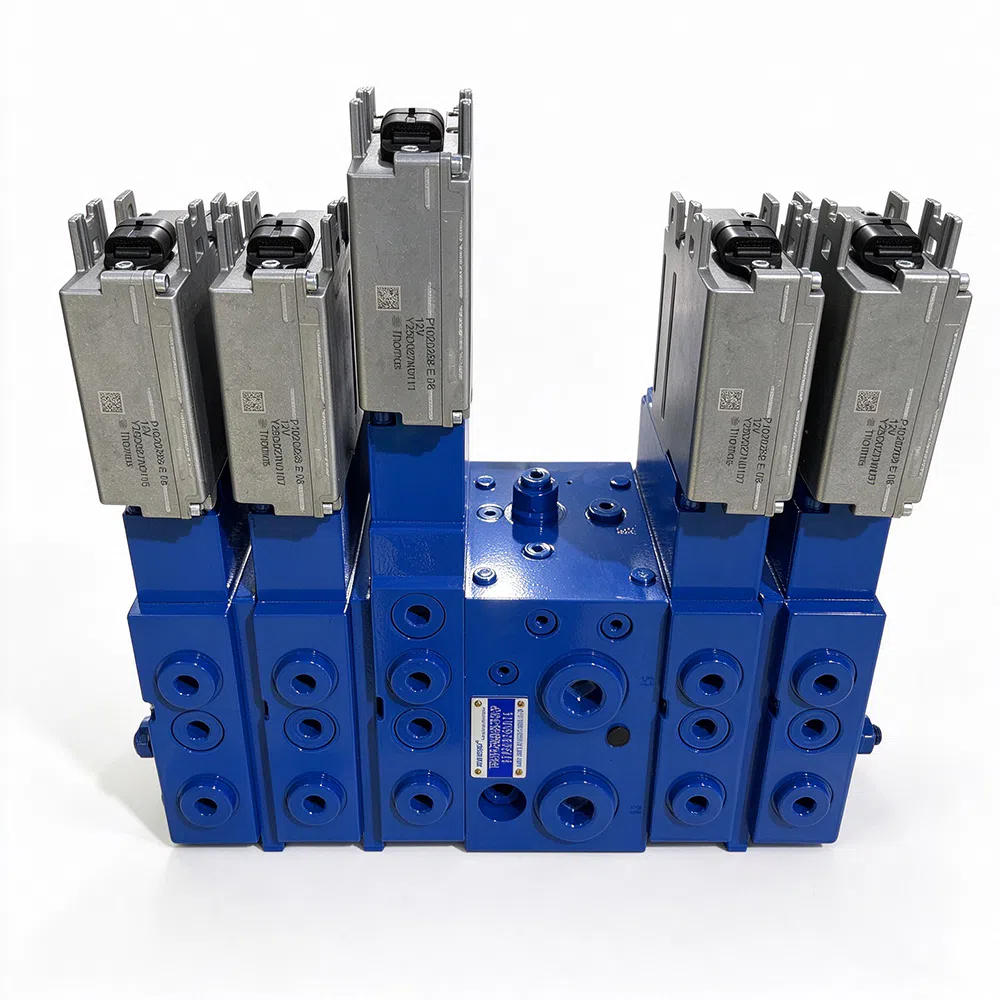

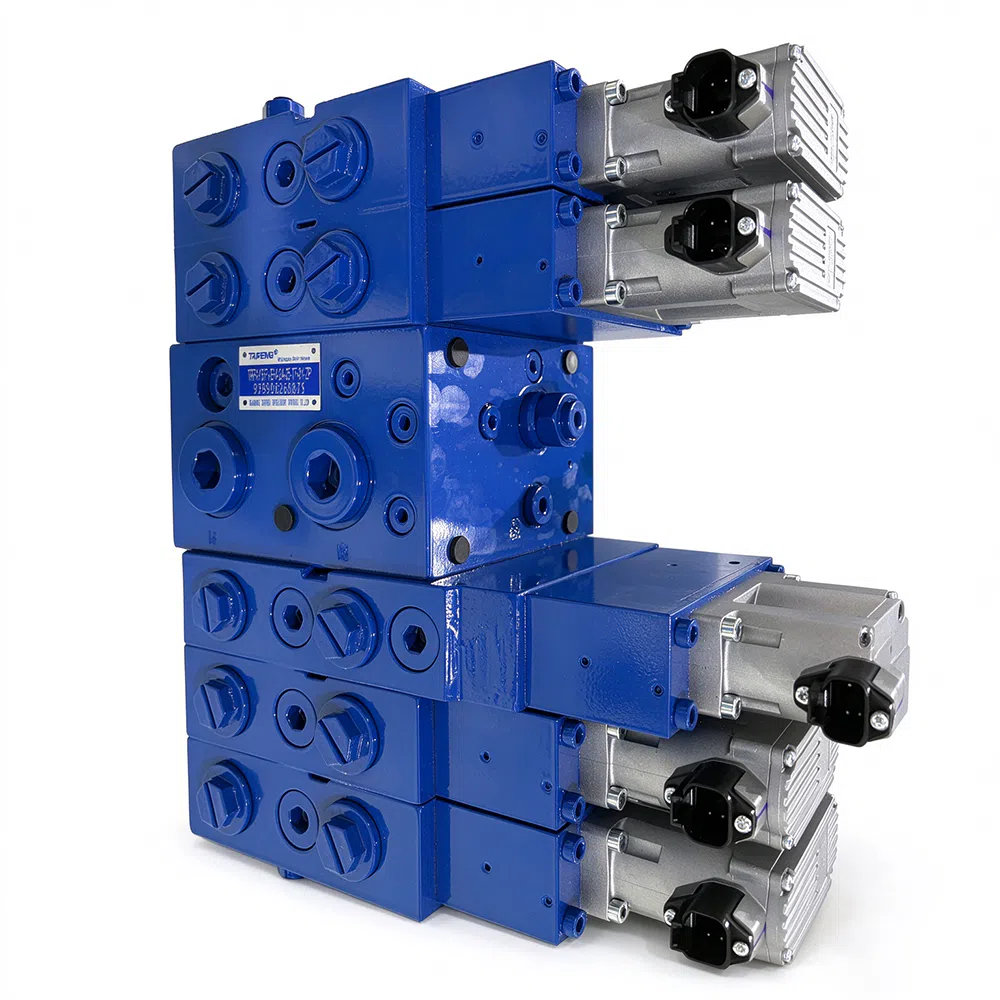

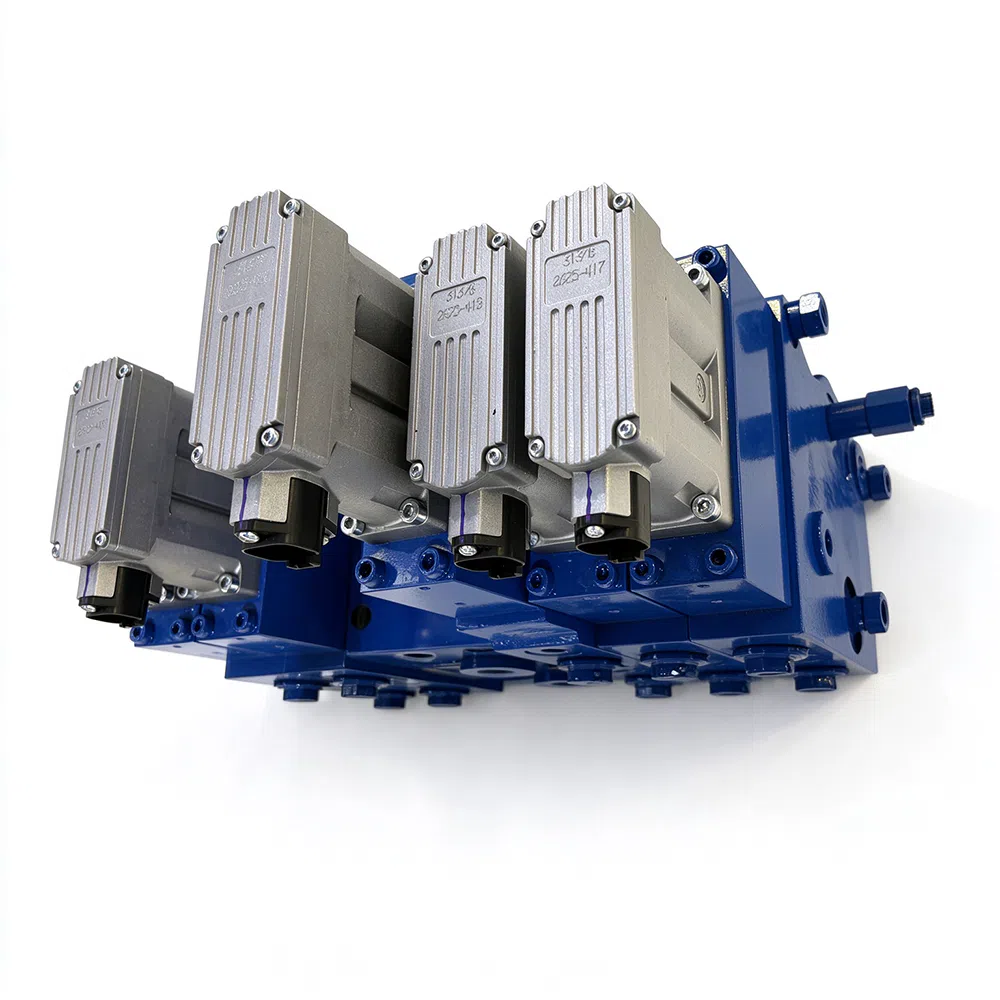

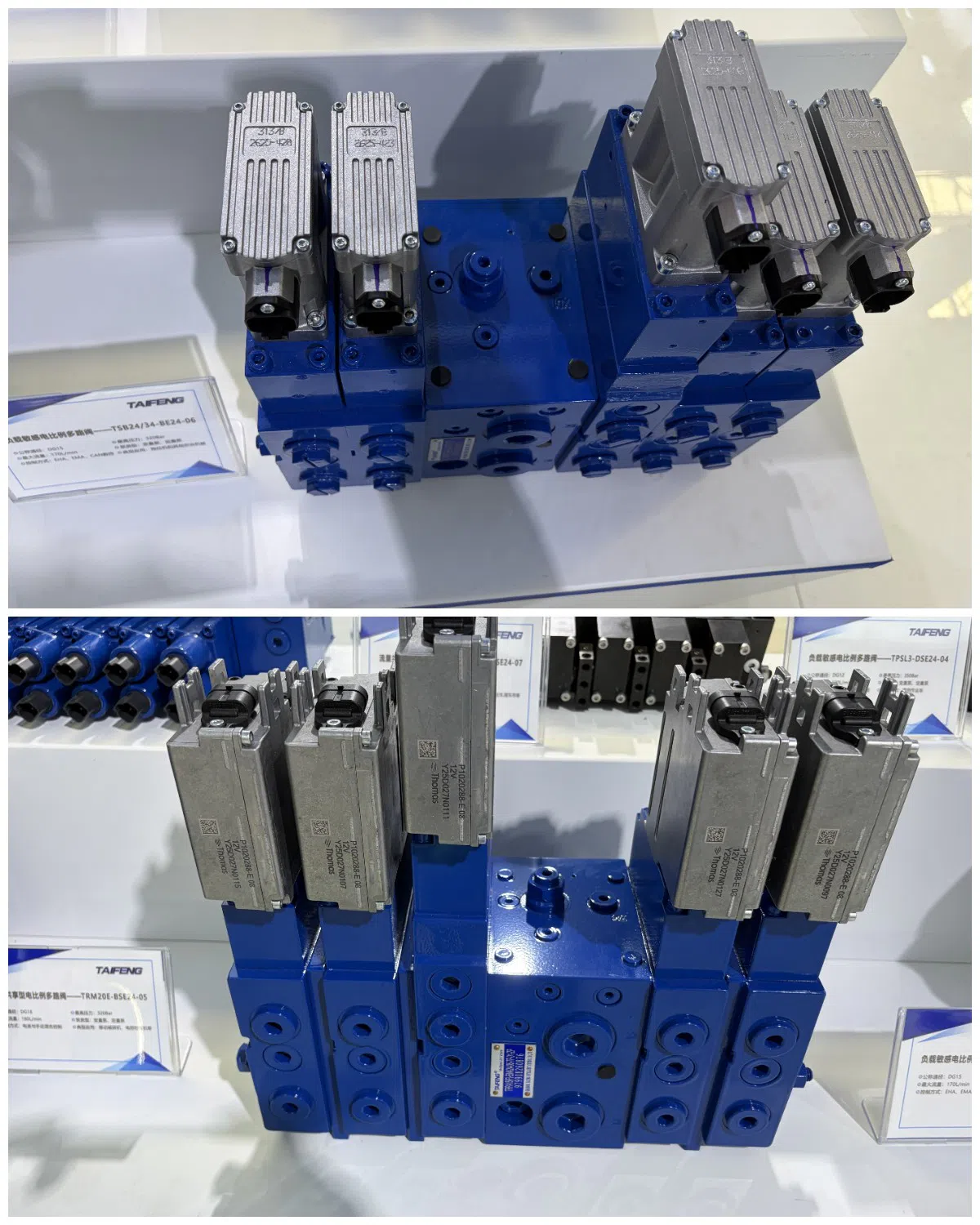

Секционный распределительный клапан с делением потока серии TRPA15 (F)
· Сэндвич-структура, гибкая комбинация по требованию
· Чувствительность к нагрузке и компенсация давления, распределение потока не зависит от давления нагрузки
· Гидравлическое пилотное управление, электрическое пропорциональное (или переключающее) управление
· Открытый центр, подходит для системы с фиксированным рабочим объемом насоса
· Открытый центр, подходит для системы с регулируемым рабочим объемом насоса
· Управление по шине CAN, с определением положения
· Точное управление, выдающиеся характеристики медленного хода, комфортное управление
· Высокая точность повторения и малый гистерезис

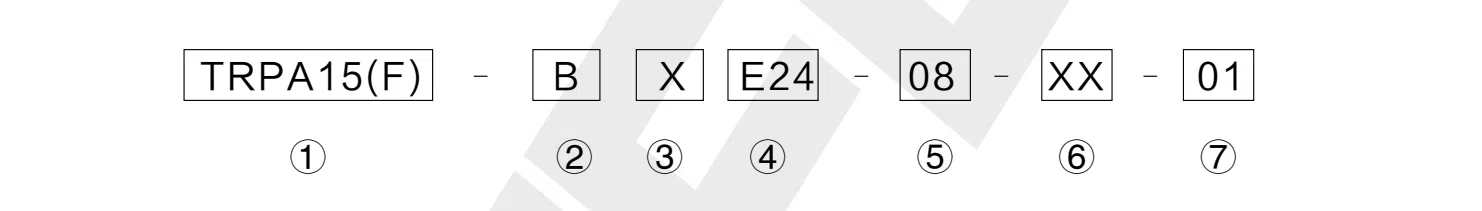

Код заказа
① Максимальный расход: входной порт 120 л/мин (TRPA15), рабочий порт 170 л/мин (TRPA15F)
② Тип используемого насоса: B насос с переменным рабочим объемом и датчиком нагрузки, D насос с постоянным рабочим объемом, насос постоянной мощности, насос постоянного давления, электрический пропорциональный насос
③ Тип управления: X пилотное управление, S ручное управление, H комбинированное пилотное и ручное управление
④ Тип электронного управления
E24 электронное пропорциональное управление 24 В пост. тока E12 электронное пропорциональное управление 12 В пост. тока
G24 электронное переключающее управление 24 В пост. тока G12 электронное переключающее управление 12 В пост. тока
C24 шинное управление 24 В пост. тока C12 шинное управление 12 В пост. тока
E24MA ATEX электронное пропорциональное управление 24 В пост. тока
E12 MA ATEX электронное пропорциональное управление 12 В пост. тока
G24 MA ATEX электронное переключающее управление 24 В пост. тока
G12MA ATEX электронное переключающее управление 12 В пост. тока
Без электронного управления, опустить
⑤ Количество рабочих секций, например 08 означает 8 рабочих секций секционных клапанов
⑥ Идентификатор клиента
⑧ Номер серии конструкции
Технические данные
Секционный клапан с чувствительностью к нагрузке серии TRPA15(F)
| Пункт | Параметр |
|---|---|
| Серия | TRPA15(F) |
| Количество рабочих секций | ≤ 12 |
| DN | 15 |
| Размер подключения порта | Трубная резьба ISO BSP |
| Максимальный расход | TRPA15:120 л/мин TRPA15F:170 л/мин |
| Максимальное рабочее давление | 250 бар |
| Пилотное давление | ≤ 35 бар |
| Диапазон рабочих температур | от −20 ℃ до +90 ℃ |
| Рабочая среда | Минеральное масло в соответствии со стандартом DIN 51524 |
| Диапазон вязкости | 2,8–380 мм²/с |
| Допустимый уровень загрязнения | Максимально допустимый уровень загрязнения — класс 9 по NAS 1638 |
| Порт BSP(ISO1179−1, ISO228−1) P, T | M33×2(G3/4) |
| Порт BSP(ISO1179−1, ISO228−1) A,B | M22×1,5 (G1/2) |
| Порт BSP(ISO1179−1, ISO228−1) LS, Mp | M14×1,5 (G1/4) |
Электрические данные
| Пункт | Переключающий пилотный клапан — 12 В пост. тока | Переключающий пилотный клапан — 24 В пост. тока | Пропорциональный пилотный клапан — 12 В пост. тока | Пропорциональный пилотный клапан — 24 В пост. тока |
|---|---|---|---|---|
| Напряжение | 12 В пост. тока | 24 В пост. тока | 12 В пост. тока | 24 В пост. тока |
| Сопротивление (ниже 20℃) | 8,15 Ом ±5% | 32,5 Ом ±5% | 4,72 Ом ±5% | 20,8 Ом ±5% |
| Текущий | — | — | 0–1500 мА | 0–750 мА |
| Разъем | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P | Deutsch DT04−2P |
| Уровень защиты | IP69k | IP69k | IP69k | IP69k |
О нас

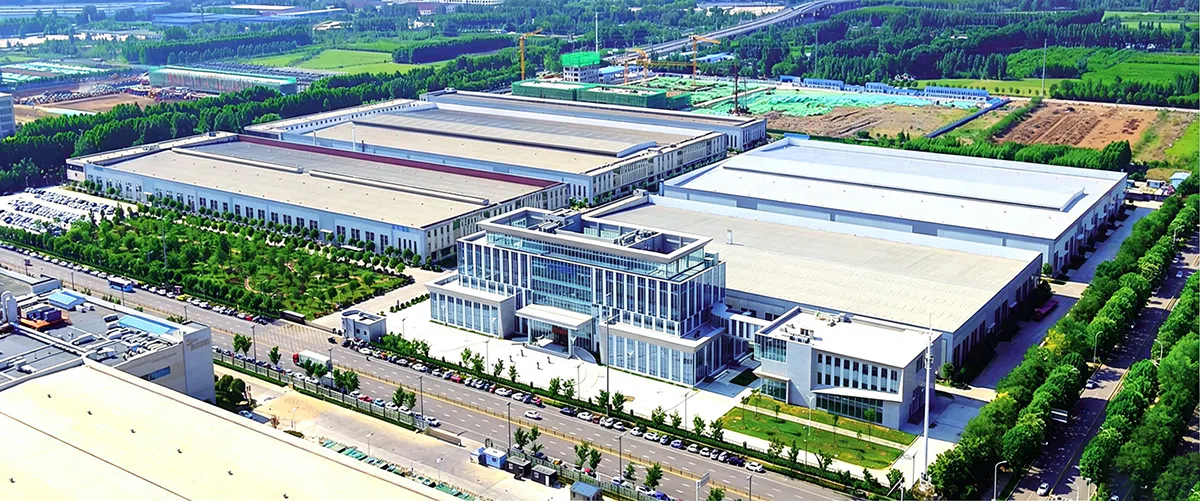

Шаньдун Тайфэн Интеллиджент Контрол Ко., Лтд. — китайский производитель, специализирующийся на гидравлических компонентах и электрогидравлических интегрированных системах управления. Мы входим в число первых в Китае национальных демонстрационных предприятий — «единых чемпионов» обрабатывающей промышленности и являемся разработчиком национальных стандартов на гидравлические картриджные клапаны. Мы производим двухходовые картриджные клапаны, электрогидравлические пропорциональные картриджные клапаны, многоходовые клапаны TRM / TRS, поршневые насосы серий A4VG / A10V, клапаны предварительного наполнения, гидравлические цилиндры для листогибочных прессов, интегрированные гидравлические коллекторные блоки и комплектные электрогидравлические системы управления. Наша продукция широко применяется в экскаваторах, кранах, гидравлических кузнечных прессах, металлургических машинах и оборудовании для пакетирования и резки металлолома. Мы обладаем независимыми НИОКР, прецизионным производством и полным циклом испытаний рабочих характеристик. Мы поддерживаем индивидуальные гидравлические решения, ОЕМ и экспорт в международной торговле, поставляя импортозамещающие гидравлические запасные части для клиентов в сфере строительной техники по всему миру.
