Обзор

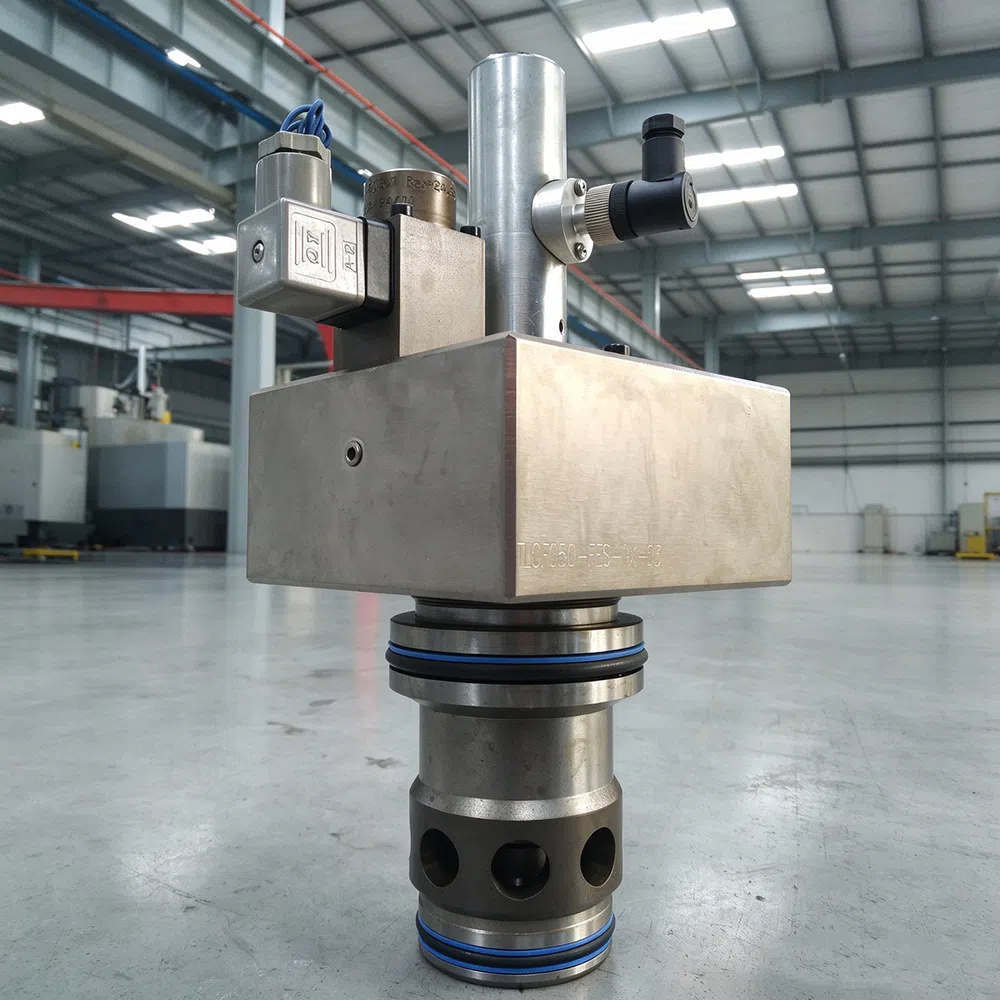

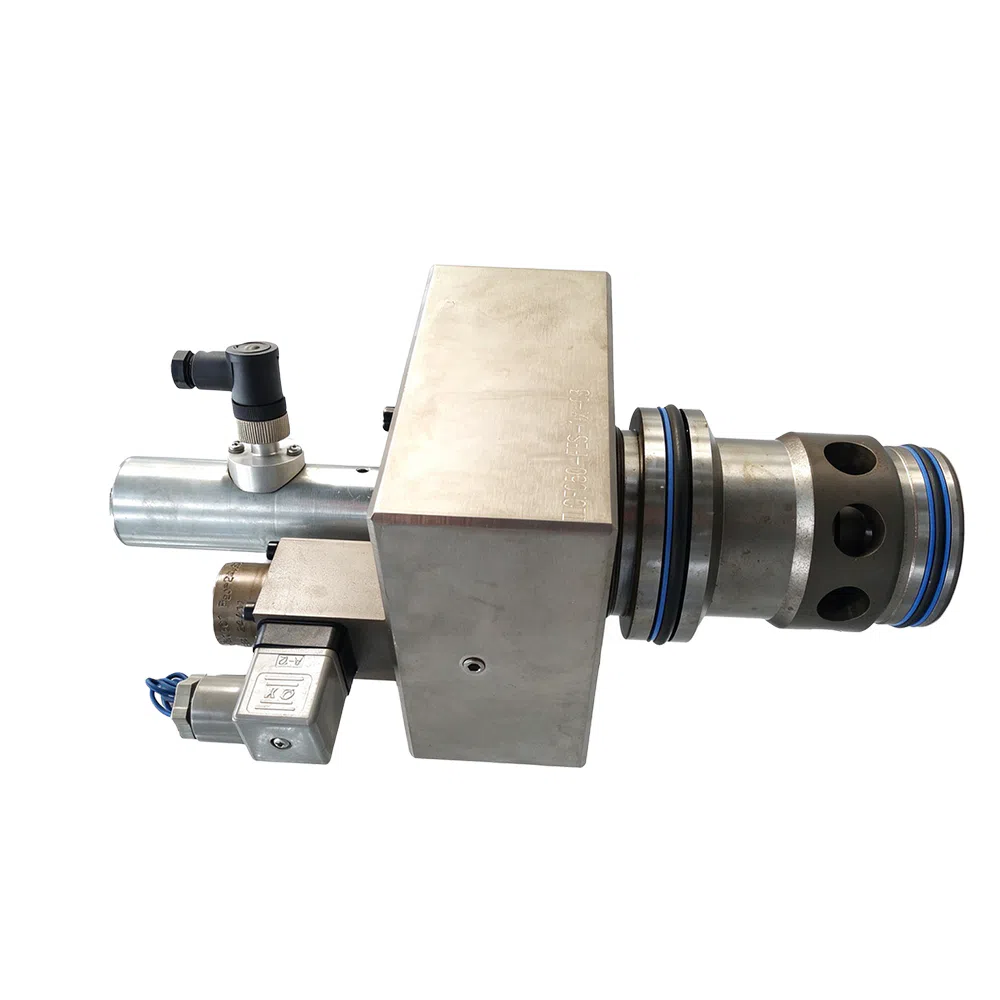

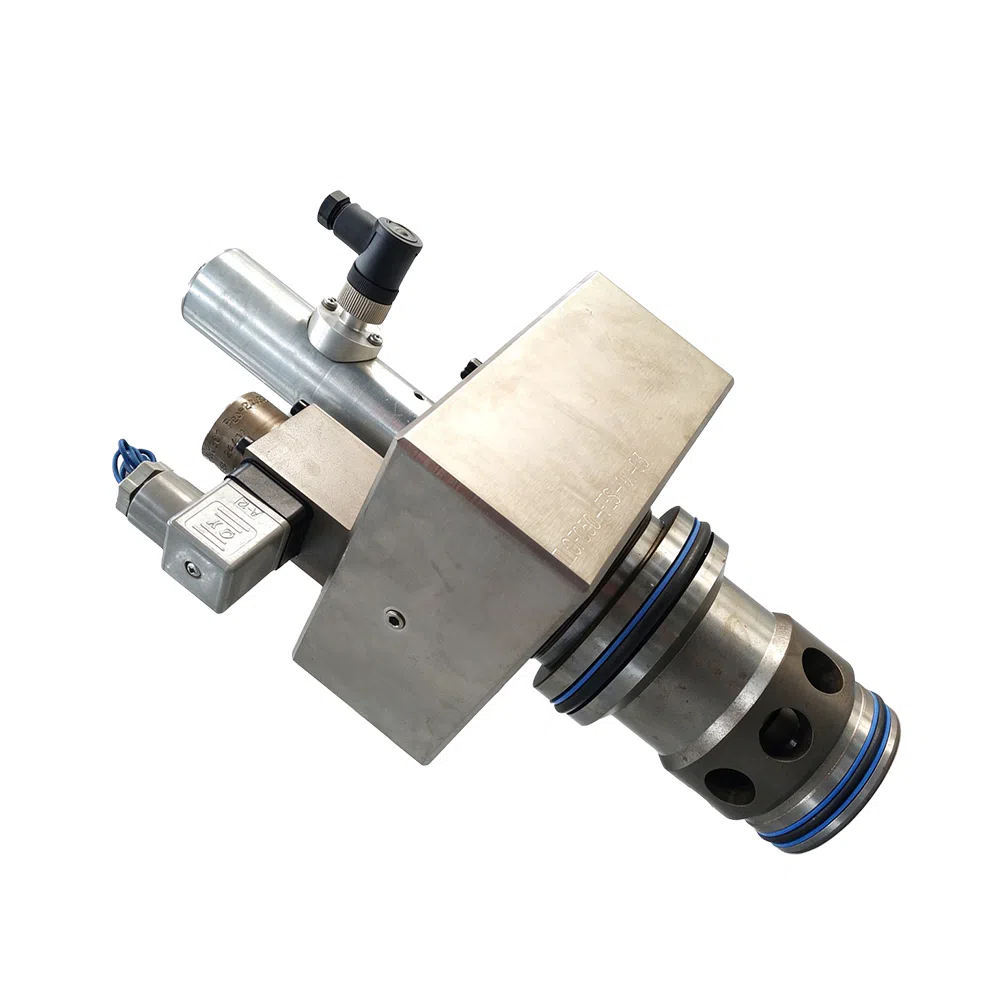

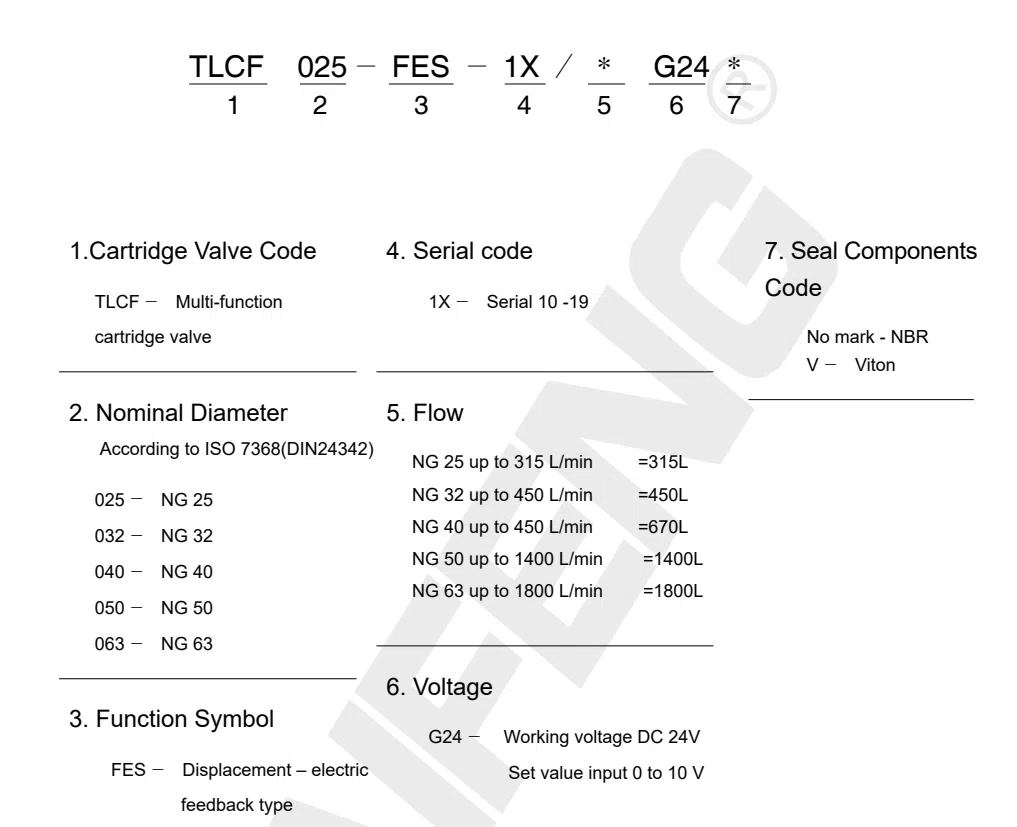

Этот пропорциональный картриджный клапан с электрической обратной связью по перемещению относится к серии двухходовых ввинчиваемых логических картриджных клапанов и имеет конструкцию главной ступени с седельным золотником, а также встроенный электрический датчик перемещения для обратной связи по положению золотника в реальном времени. По сравнению с обычными пропорциональными картриджными клапанами без обратной связи он значительно снижает гистерезис и повышает повторяемость управления при изменяющихся условиях нагрузки. Являясь ключевым компонентом гидравлической интегральной схемы (HIC), он устанавливается в стандартную полость коллектора, что позволяет исключить внешние утечки и упростить компоновку гидравлической системы.
Структура

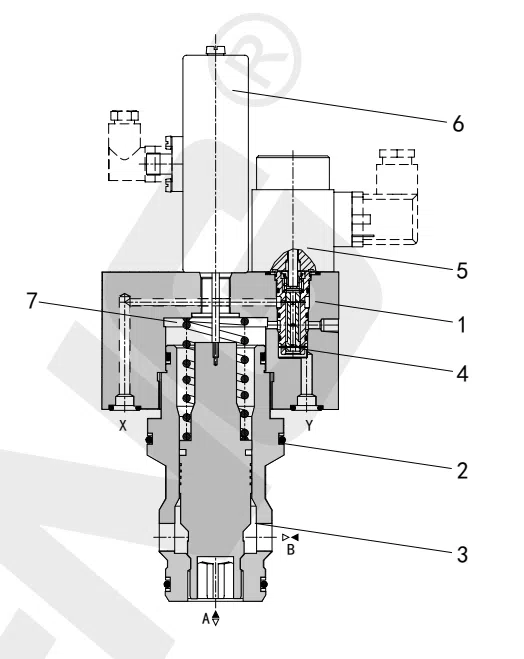

Пропорциональный дроссель с электрической обратной связью по перемещению представляет собой пилотный двухходовой картриджный клапан для бесступенчатого замкнутого регулирования расхода, который в основном состоит из следующих
шести частей:
1. Крышка управления 2. Гильза клапана 3. Золотник 4. Пилотный клапан
5. Пропорциональный электромагнит 6. Датчик перемещения 7. Пружина
Описание функции
Фактическое значение положения золотника дроссельного клапана (3) определяется датчиком перемещения (6), заданное значение сравнивается с фактическим значением в пропорциональном усилителе, а возникающая величина отклонения используется в качестве величины регулирующего воздействия, подаваемой на пропорциональный электромагнит (5), управляющий перемещением пилотного клапана (4), для коррекции положения
золотника дроссельного клапана (3).
1. Соотношение опорных площадей на обоих концах
главного золотника
Ду 25, 32, 40: 2 : 1 Ду 50, 63: 1,6 : 1
2. Направление потока
Направление потока: A→B (X и A соединены) Направление потока: B→A (X и B соединены)
Масло пилотного управления может подаваться извне через порт X
3. Перекрытие золотника
Когда сигнал отсутствует, главный золотник (3) находится в герметично закрытом состоянии под действием давления порта X и усилия пружины, а дроссель находится в положении перекрытия.
4. Утечка
Когда главный золотник (3) закрыт, утечка между A←→B отсутствует, но порт X сообщается через пилотный клапан с портом Y.
5. Клапан открыт
Предположим, что поток направлен от A к B, и A соединён с X. После подачи тока на пропорциональный электромагнит (5) пропорциональный электромагнит (5) толкает золотник пилотного управляющего золотника (4) и открывает проход управляющей полости (7)
и порта Y против усилия пружины, так что давление в управляющей полости (7) снижается. Когда давление снижается до определённой степени, усилие на клапане A и клапане B становится больше усилия в управляющей полости (7), и дроссельный клапан перемещается в направлении открытия.
6. Клапан закрыт
Предположим, что поток направлен от A к B, и A соединён с X. При уменьшении тока пропорционального электромагнита (5) усилие пружины пилотного клапана (4) преодолевает электромагнитное усилие, толкает золотник пилотного управляющего золотника (4), открывает проход управляющей полости (7) и порта X и вызывает повышение давления в управляющей полости (7). Когда усилие возрастает до определённой степени, усилие в управляющей полости (7) становится больше усилия на порте A и порте B, и золотник дроссельного клапана перемещается в направлении закрытия.
Особенности
● Установочные размеры в соответствии с ISO 7368 и GB/T 2877
● Пилотное управление
● Дроссельный золотник с датчиком перемещения
● Подходит для одностороннего и двустороннего регулирования расхода
● Нулевая утечка при закрытии
● Усилитель является цифровым усилителем для удобной настройки параметров
● Подключение компенсатора давления позволяет реализовать регулирование расхода с компенсацией давления

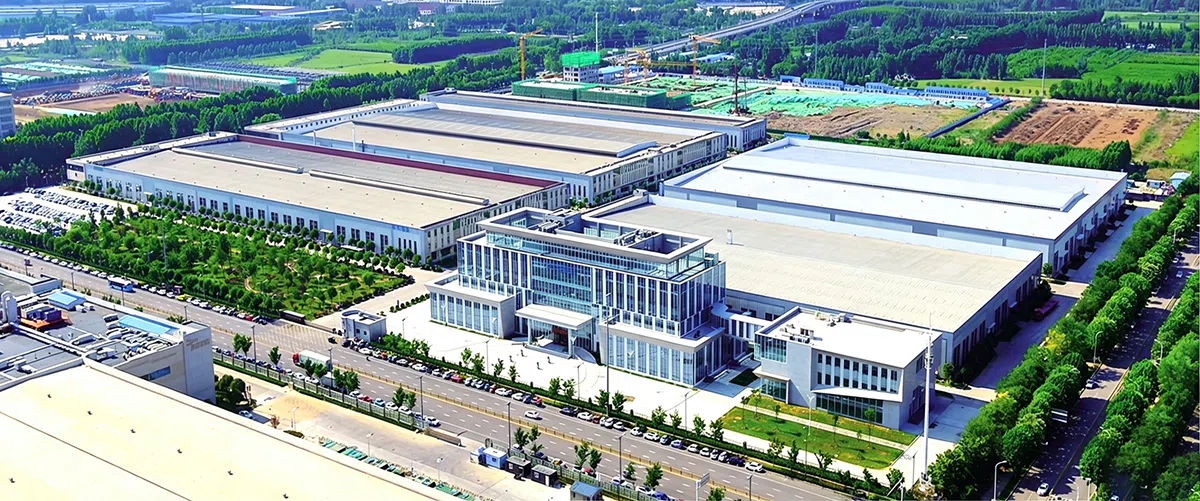

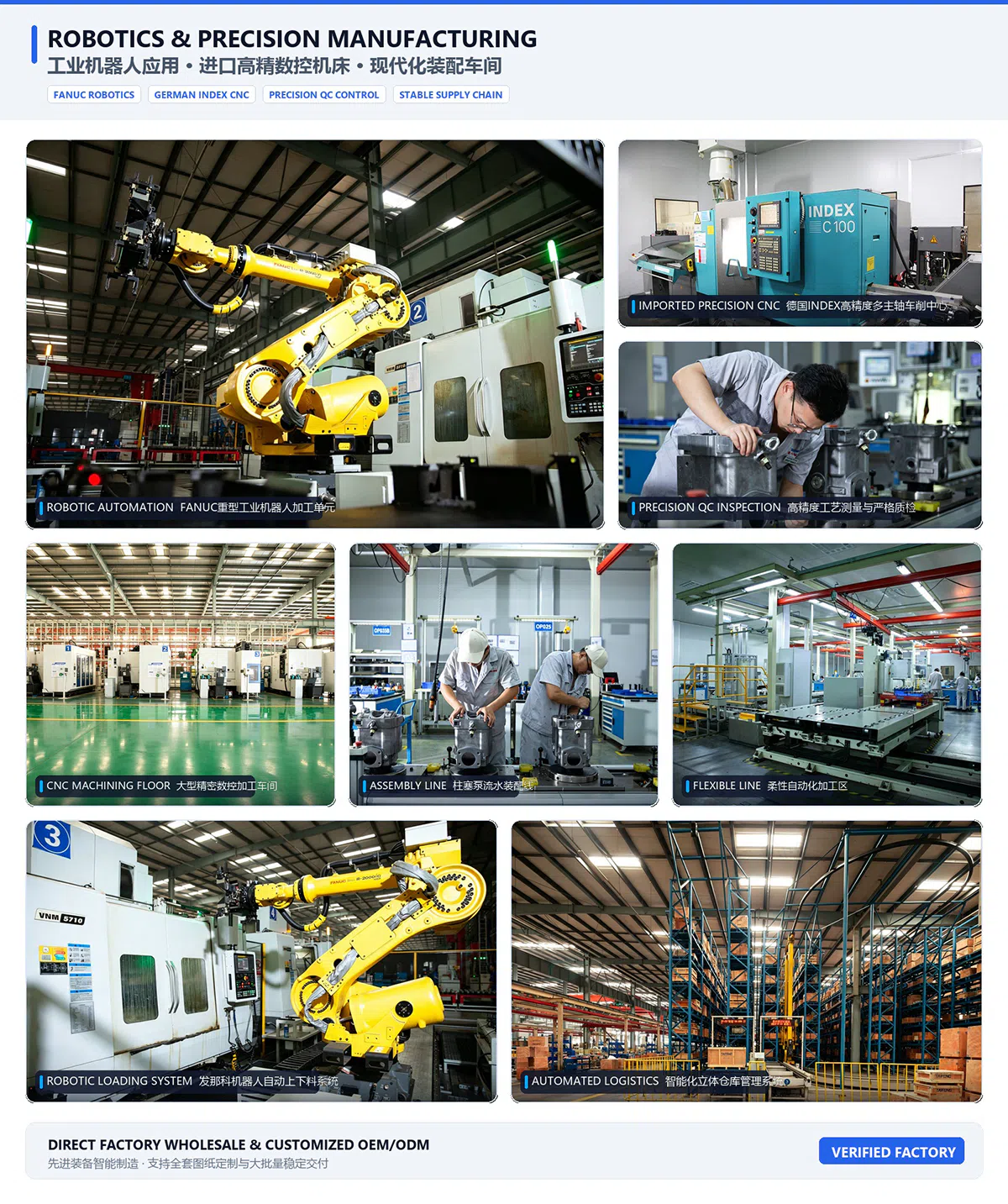

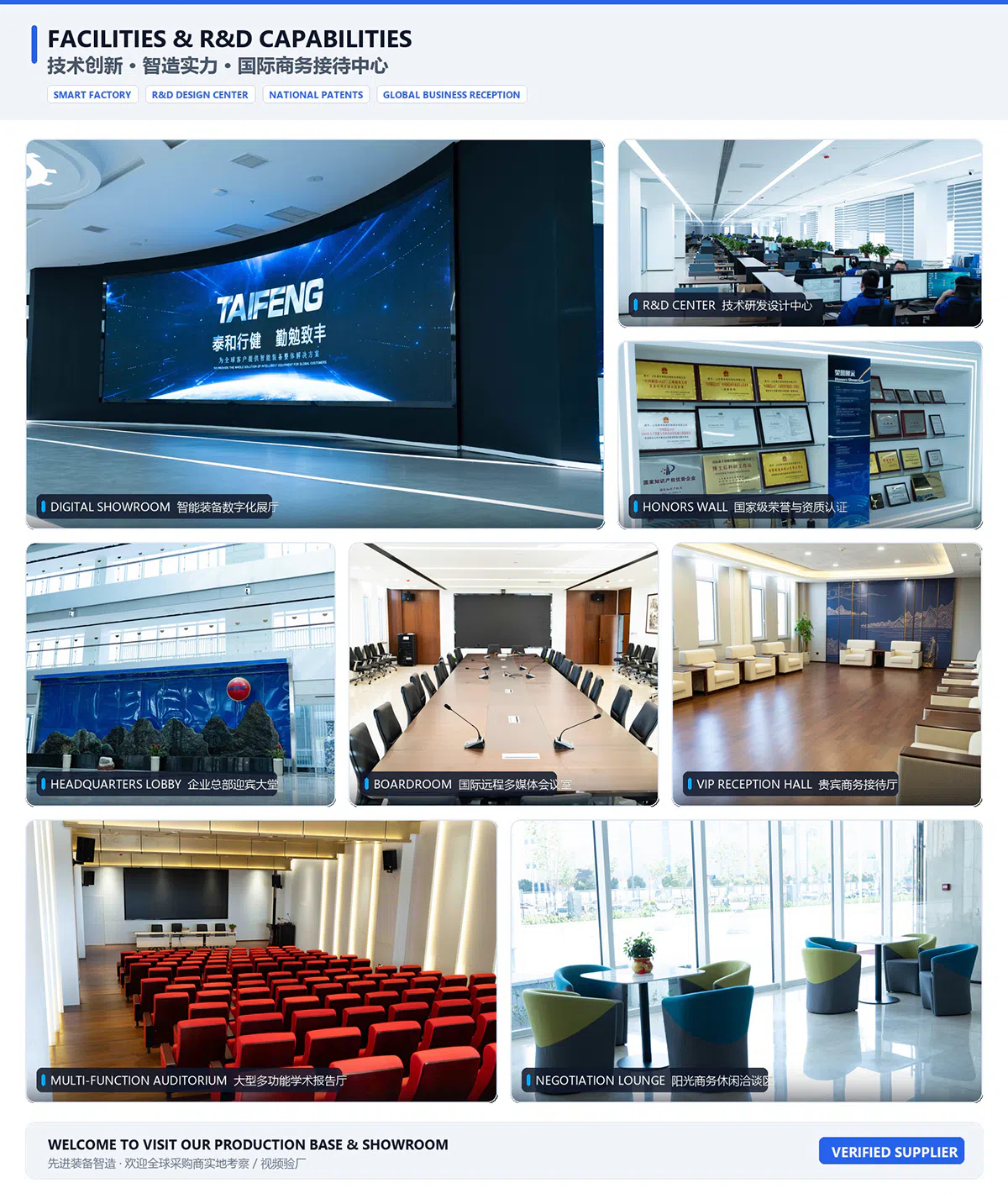

Профиль компании
