Обзор продукта

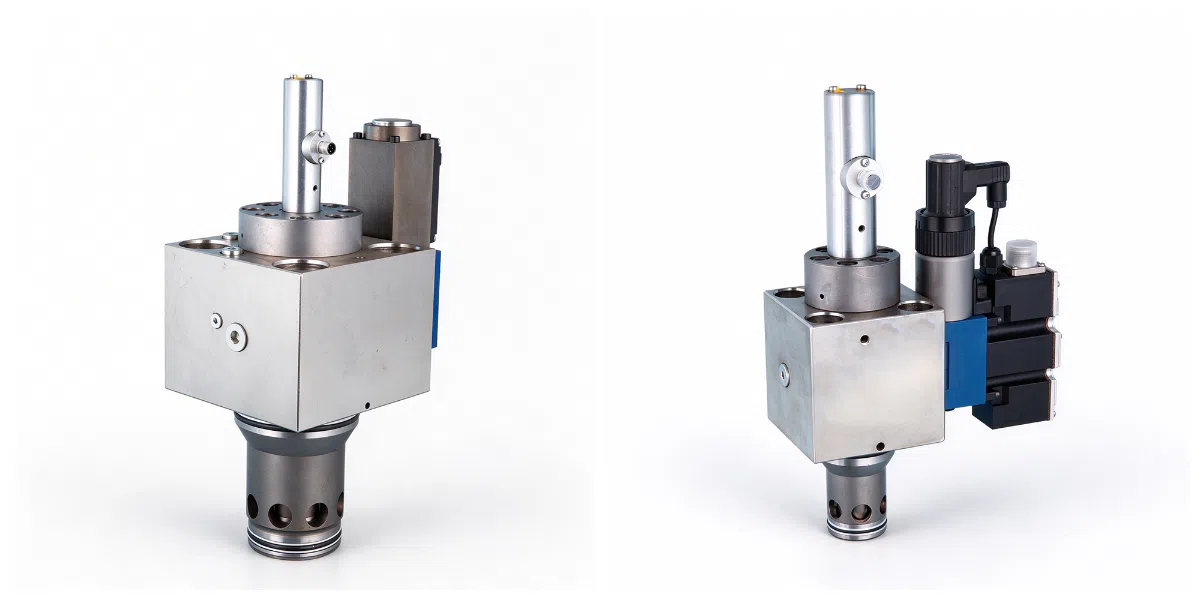

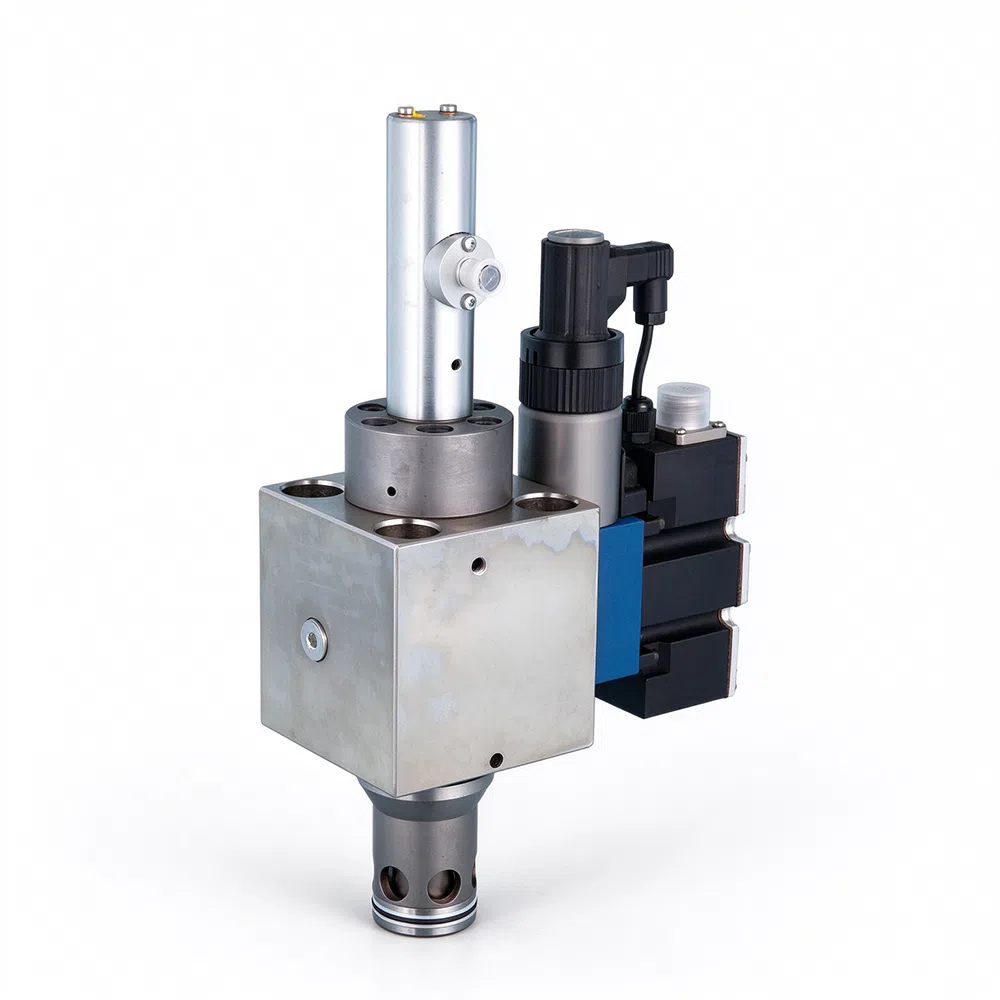

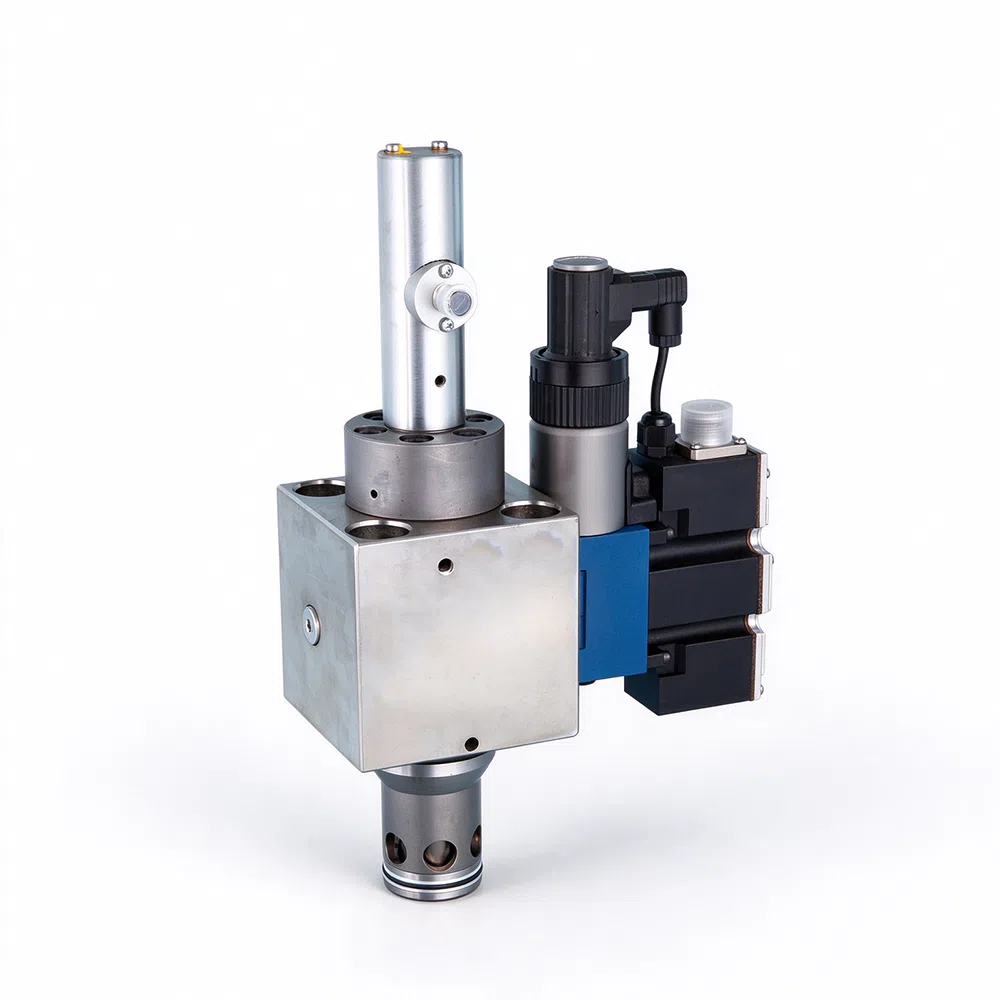

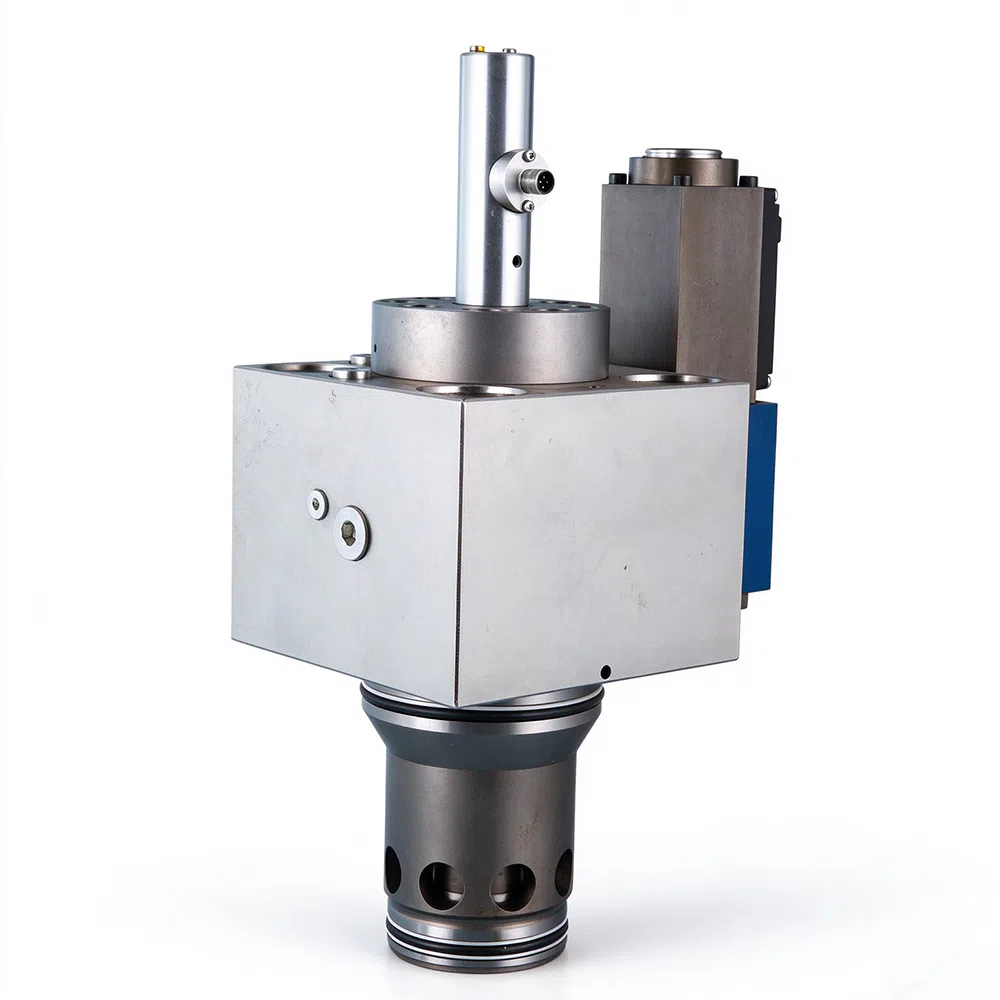

Наш двухактивный пропорциональный двухходовой картриджный клапан** представляет собой высококлассный гидравлический логический элемент золотникового типа с ввинчиванием, разработанный для современных высокопроизводительных гидравлических систем. Соответствуя стандартам установки ISO7368 / DIN24342 / GB2877, этот пропорциональный картриджный клапан обеспечивает точное двунаправленное регулирование расхода в условиях высокого давления и больших расходов
Как усовершенствованный вариант стандартного двухходового картриджного клапана, двухактивный пропорциональный картридж использует обратную связь по положению золотника с замкнутым контуром (LVDT), обеспечивая точное пропорциональное дросселирование, быстрое срабатывание и низкий гистерезис. Он широко интегрируется в индивидуальные гидравлические манифольдные блоки, заменяя традиционные пропорциональные золотниковые клапаны для компактных решений гидравлических силовых установок в тяжёлой промышленной и мобильной гидравлике.

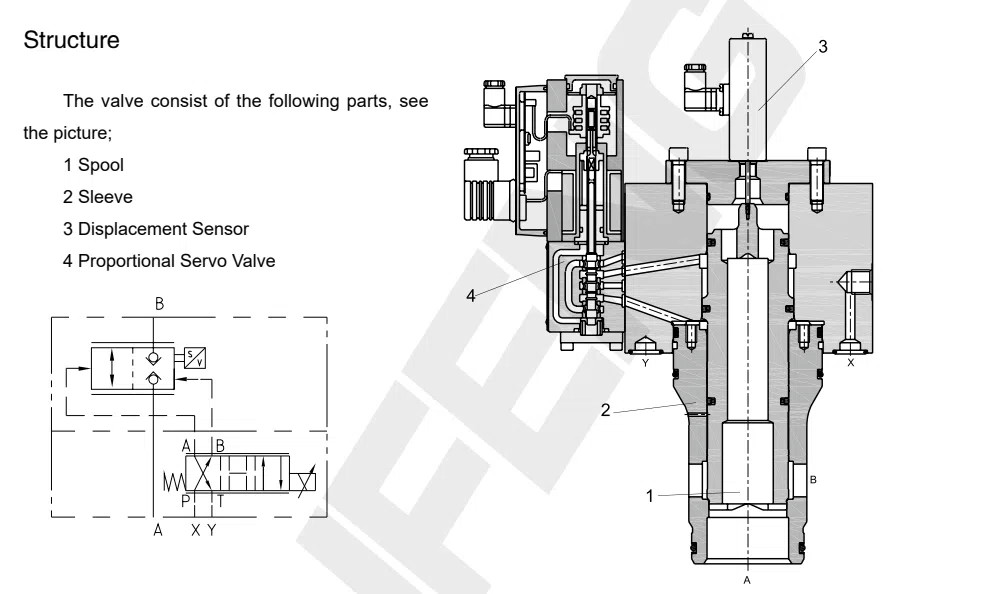

Принцип работы
Управляйте потоком в соответствии с сигналом. Подавайте подходящее управляющее напряжение на пропорциональный сервоклапан через усилитель для управления перемещением главного золотника. Датчик перемещения главного золотника подаёт сигнал обратной связи для калибровки величины открытия клапана, чтобы она соответствовала входному сигналу усилителя.
Описание модели

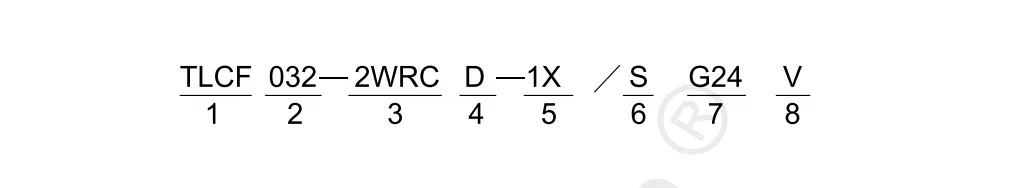

Код заказа двухстороннего активного пропорционального двухходового картриджного клапана
1. Код картриджного клапана
TLCF — многофункциональный картриджный клапан
2. Номинальный диаметр
Соответствует ISO 7368 (DIN24342)
032 - NG 32 040 - NG 40 050 - NG 50 063 - NG 63 080 - NG 80 100 - NG 100
3. Условные обозначения функций
Двойное активное управление
4. Тип золотника
D — управляющий золотник с управляющим окном
5. Серия конструкции
1X — серии 10–19, присоединительный размер без изменений.
6. Тип пилотного управления
W — пилотный клапан является электромагнитным клапаном S — пилотный клапан является пропорциональным клапаном с датчиком перемещения
7. Напряжение питания
G24 — напряжение питания +24 В пост. тока
8. Материал уплотнительных элементов
Без обозначения — NBR V — Viton
Технические параметры
Технические параметры двухактивного пропорционального двухходового картриджного клапана
| Пункт | Условие / Символ | Единица измерения | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| Место установки | Опционально | |||||||
| Температура окружающей среды | ℃ | от −20 до +50 | ||||||
| Масса | NG | 32 | 40 | 50 | 63 | 80 | 100 | |
| Масса | кг | 9 | 15 | 25 | 50 | 110 | 180 | |
| Гидравлические детали | ||||||||
| Рабочее давление | Пилотный клапан | бар | 10–315; рекомендуется 140–160 | |||||
| Рабочее давление | Главный клапан | бар | ≤350 | |||||
| NG | 32 | 40 | 50 | 63 | 80 | 100 | ||
| Фиксированный расход (Δp главного клапана = 5 бар) | л/мин | 750 | 1100 | 1800 | 2800 | 4350 | 7200 | |
| Макс. расход | л/мин | 1450 | 2200 | 3500 | 5500 | 9000 | 14000 | |
| Номинальный ход | мм | 17.5 | 18 | 16 | 19 | 24 | 30 | |
| Объём управляющего масла | см³ | 4.52 | 8.48 | 18.5 | 36.3 | 67.9 | 132.5 | |
| Время срабатывания при давлении пилотного управления 150 бар | мс | 15 | 20 | 40 | 70 | 80 | 90 | |
| Гидравлическое масло | Соответствует стандартному минеральному маслу DIN51524 (HL, HLP); фосфатное (HFD-R) | |||||||
| Уровень чистоты — пилотная ступень | Наивысший уровень загрязнения масла соответствует классу 18/16/13 по IS04406(C) | |||||||
| Уровень чистоты — основная ступень | Максимальный уровень загрязнения масла соответствует классу 20/18/15 по ISO 4406(C) | |||||||
| Диапазон температуры масла | ℃ | −20 ... +70 | ||||||
| Диапазон вязкости | мм²/с | от 20 до 380 | ||||||
| Гистерезис | % | ≤0,5 | ||||||
| Повторяемость | % | ≤0,2 | ||||||
| Чувствительность срабатывания | % | ≤0,2 | ||||||
| Электрические компоненты | ||||||||
| Степень защиты линии соответствует DIN 40050 | IP65 с зафиксированным разъемом | |||||||
| Входное напряжение | Постоянный ток | |||||||
| Форма сигнала | Аналоговый | |||||||
| Электронный усилитель | Европейская пластина, соответствующая клапану |
