Обзор

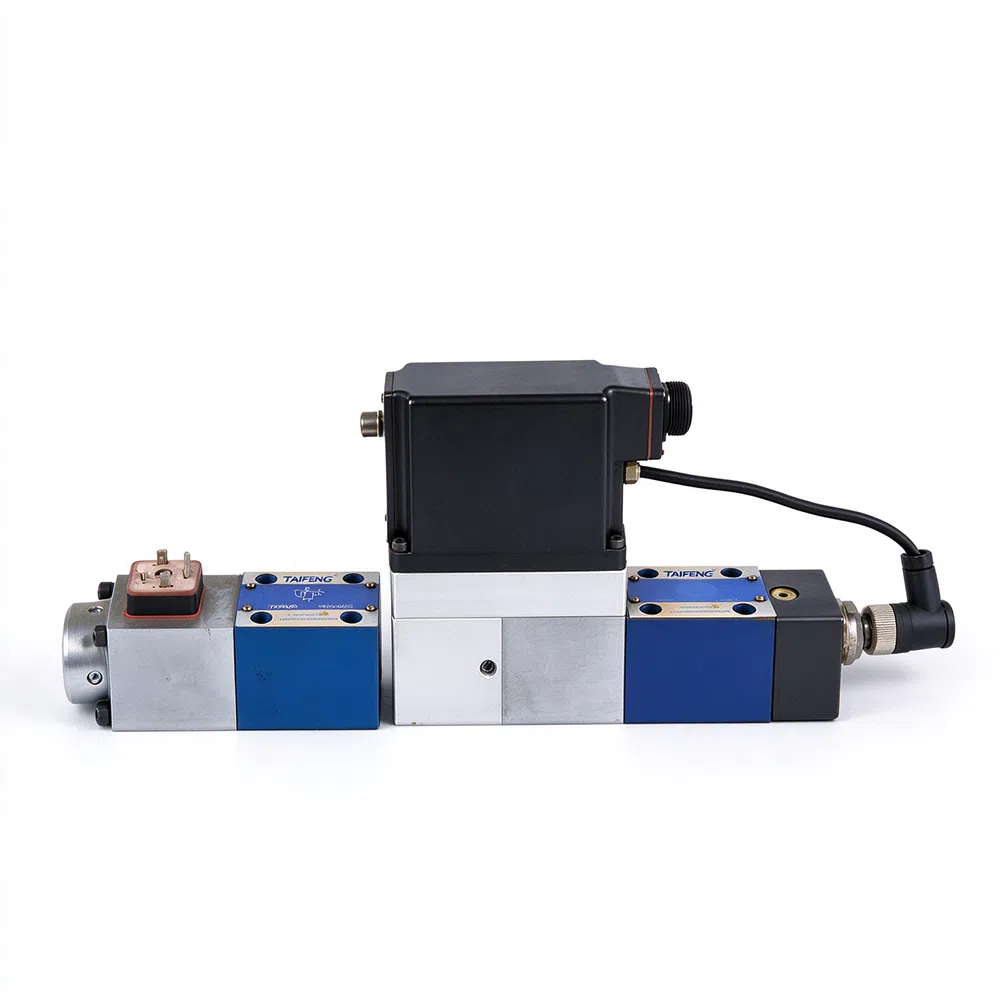

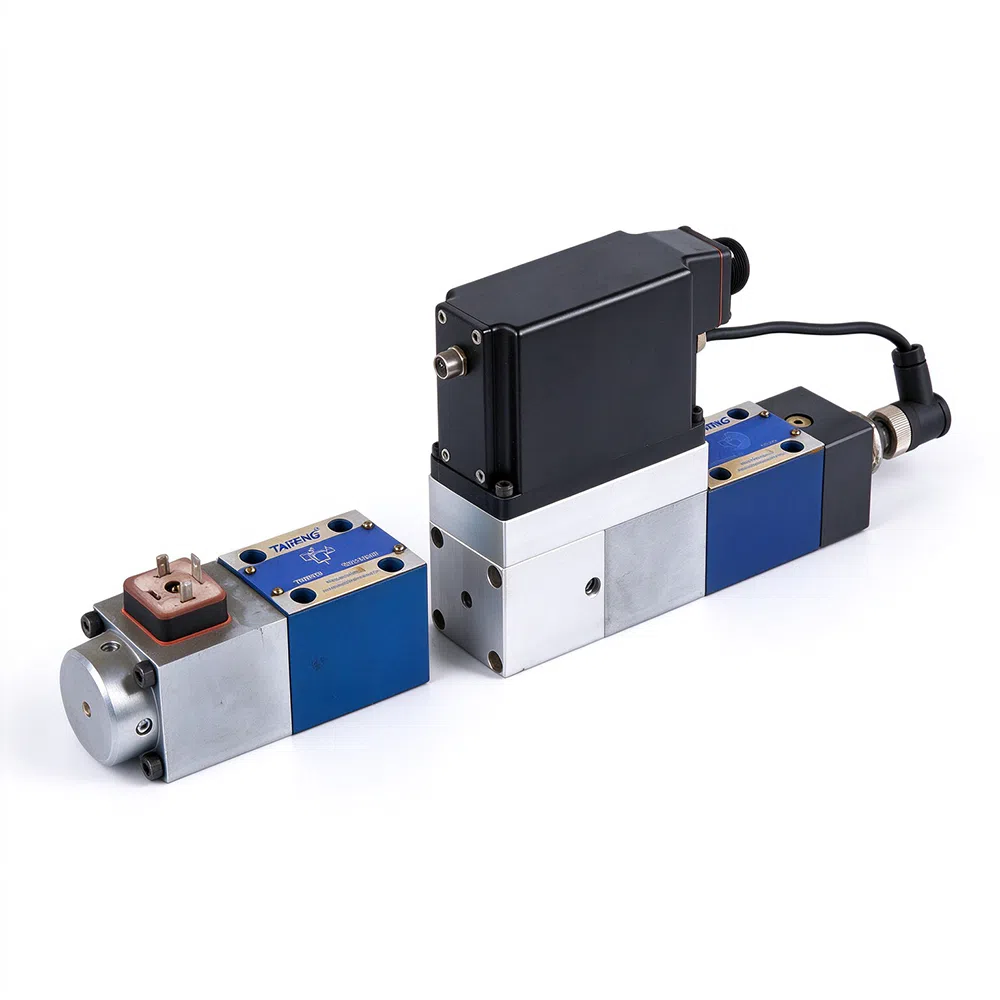

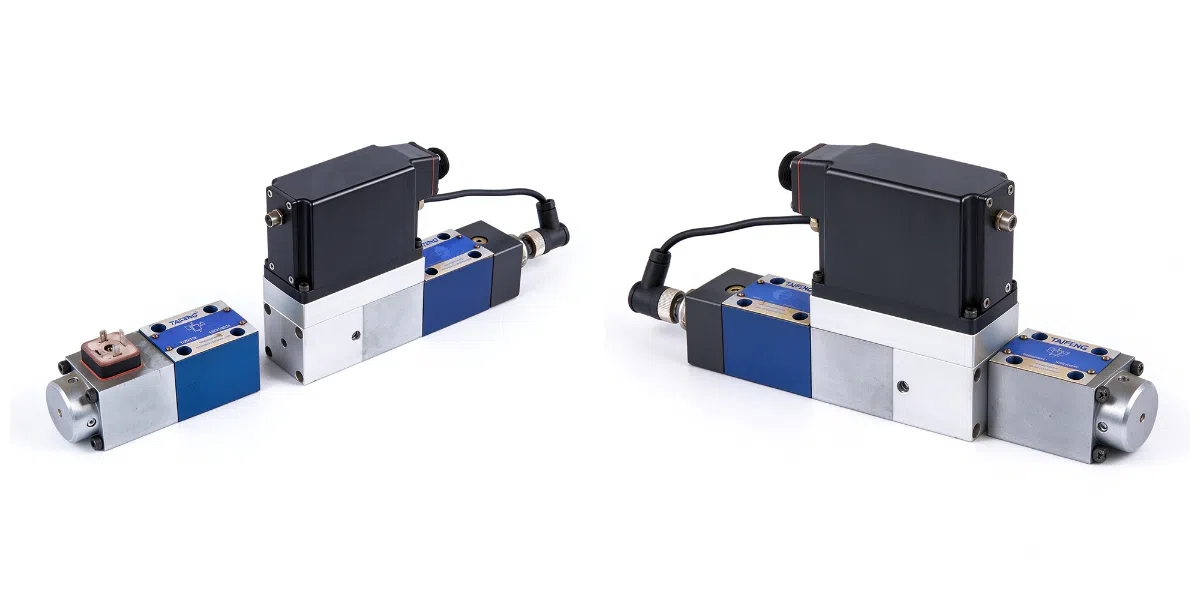

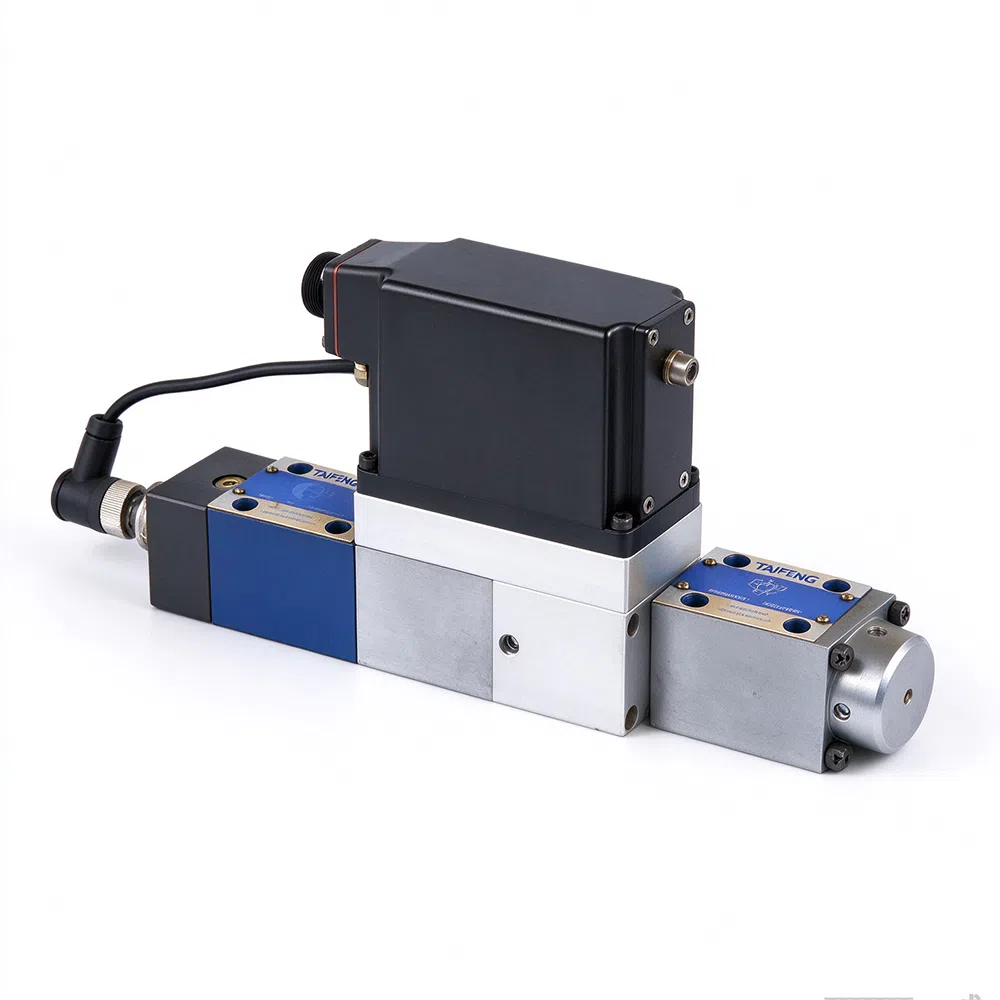

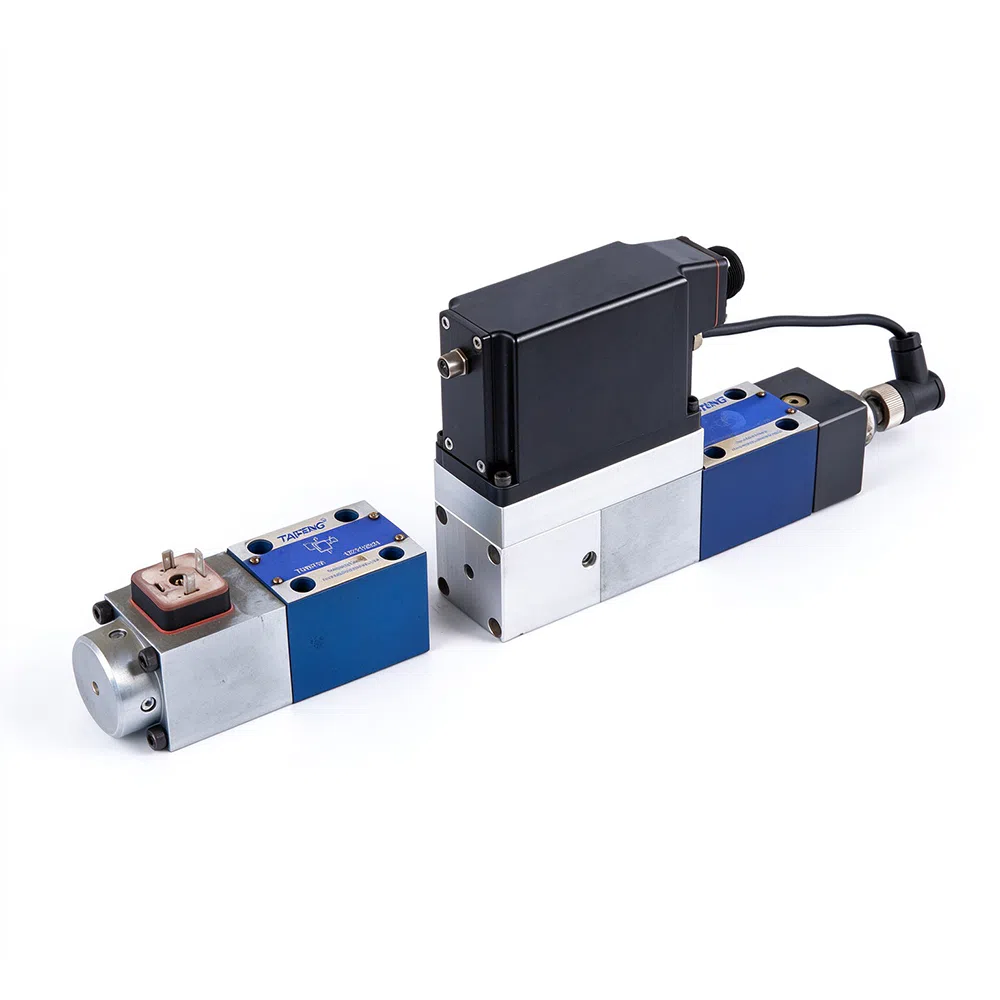

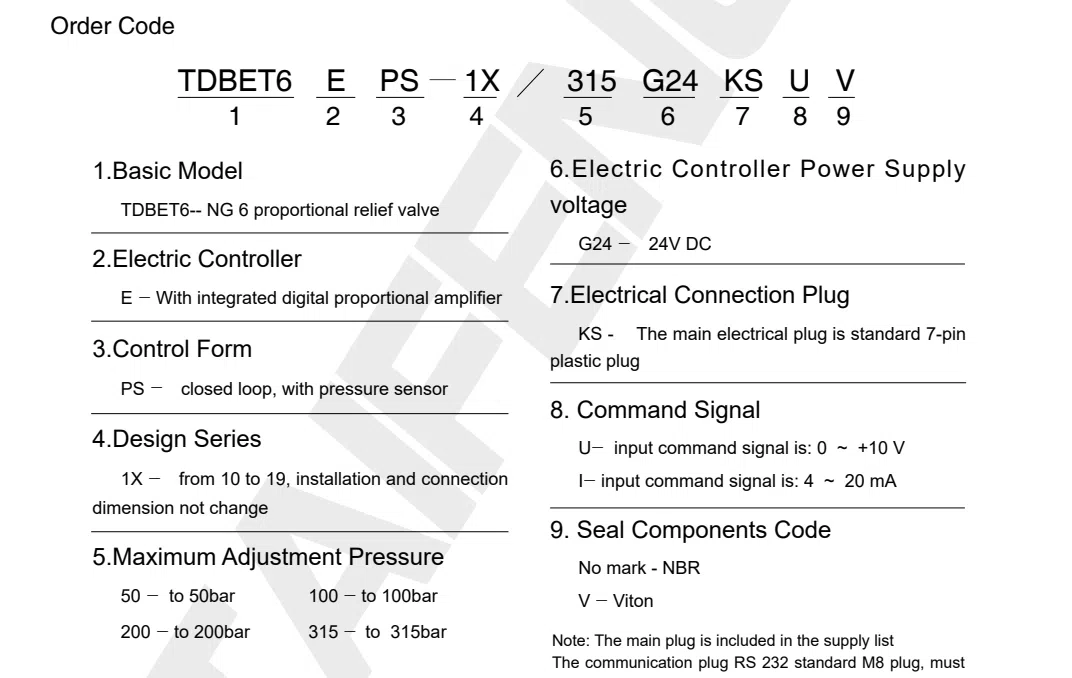

Пропорциональный предохранительный клапан TDBET6EPS управляет давлением открытия посредством пропорционального электромагнита, который напрямую приводит в действие конусный золотник; соотношение площадей опорных поверхностей на обоих концах главного золотника составляет (4):(5)=2:1, на цилиндрической поверхности главного золотника выполнена узкая канавка, сопряжённая с дросселирующей кромкой внутри гильзы главного золотника, и образовано регулируемое демпфирующее отверстие. При закрытом главном золотнике регулируемое демпфирующее отверстие закрыто. При изменении входного тока давление открытия также изменяется и приблизительно пропорционально входному току. Такой пропорциональный предохранительный клапан может применяться в гидравлической системе малого расхода или в качестве пилотной ступени предохранительного клапана непрямого действия для ограничения давления в системе. В нём используется встроенный цифровой пропорциональный усилитель, управляемый посредством замкнутого контура регулирования давления. Входной командный сигнал может быть сигналом напряжения 0–10 В или сигналом тока 4–20 мА.

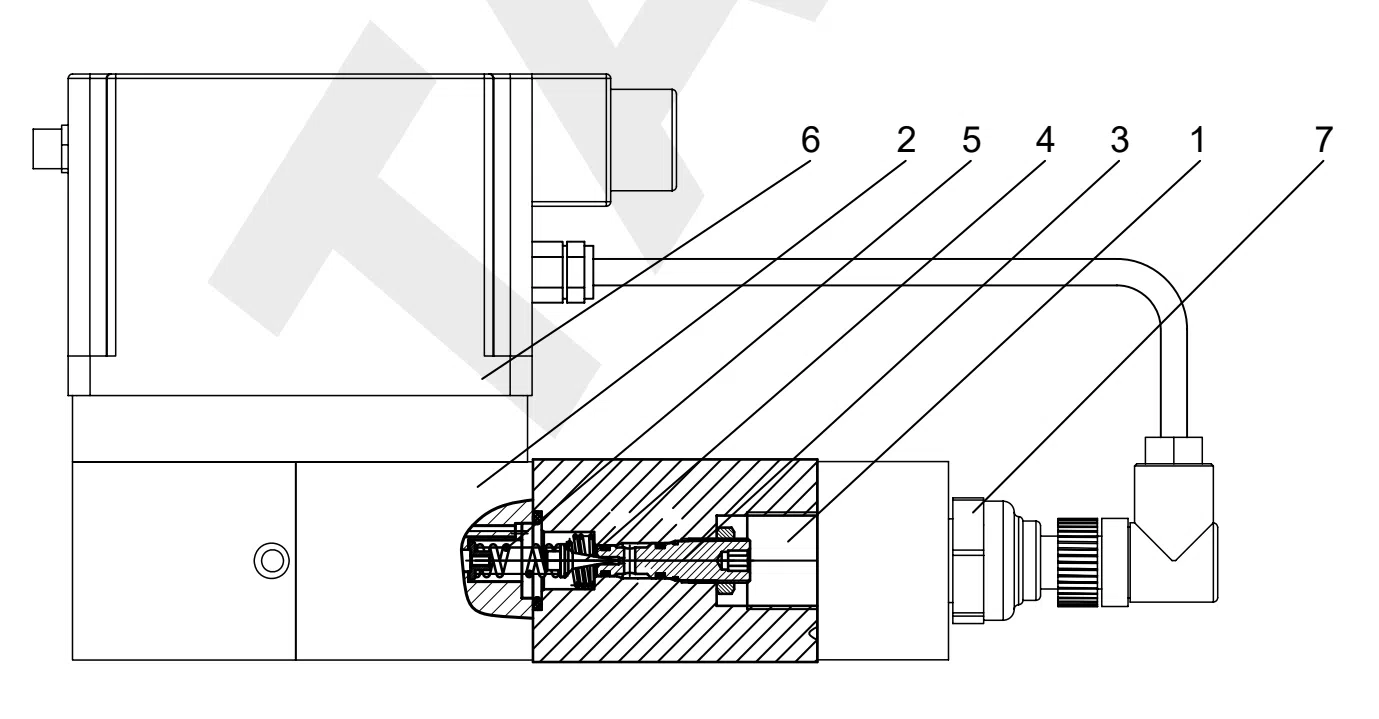

Разрез базовой конструкции
1. Корпус клапана 2. Пропорциональный электромагнит 3. Коническое седло 4. Конический золотник 5. Пружина 6. Пропорциональный усилитель 7. Датчик давления
Принцип работы
Клапан состоит из корпуса клапана 1, пропорционального электромагнита 2, седла конуса 3, конусного золотника 4, пружины 5, пропорционального усилителя 6 и датчика давления 7. Управляющий ток подается от пропорционального усилителя 6 к пропорциональному электромагниту 2, и пропорциональный электромагнит 2 создает соответствующее усилие, а пружина сжатия 5 толкает конусный золотник 4, воздействуя на отверстие седла конуса 3. Если гидравлическая сила, действующая на конусный золотник 4, больше электромагнитной силы, конусный золотник 4 отжимается от седла конуса 3, и рабочая среда поступает через порт P и возвращается в бак через порт T, тем самым ограничивая давление в системе значением не более заданного. Давление в системе можно регулировать, задавая командный сигнал для получения соответствующего управляющего тока. При нулевом входном сигнале давление открытия клапана является наименьшим, и система получает минимальное регулируемое давление. Датчик давления контролирует давление на входе клапана для формирования замкнутого контура управления, чтобы обеспечить определенное давление на порте при определенном командном сигнале, тем самым обеспечивая меньший гистерезис и стабилизируя регулируемое давление.
