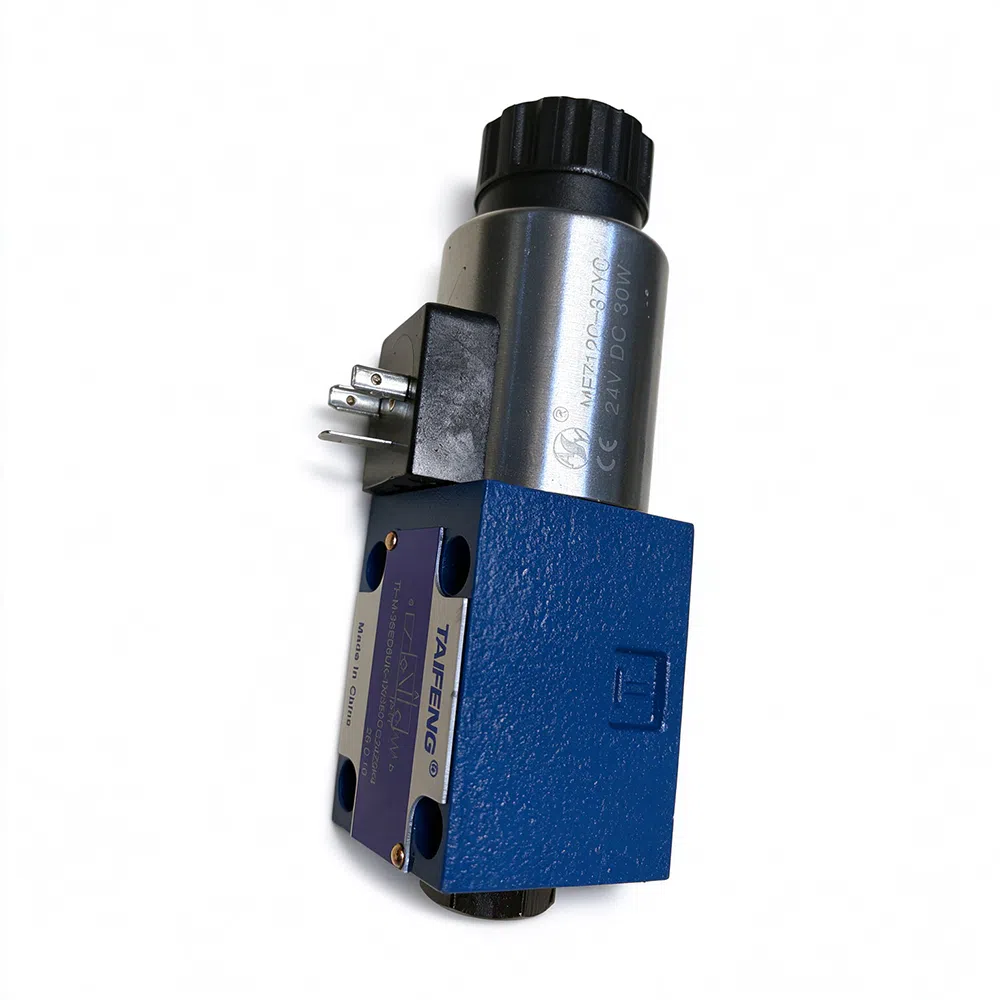

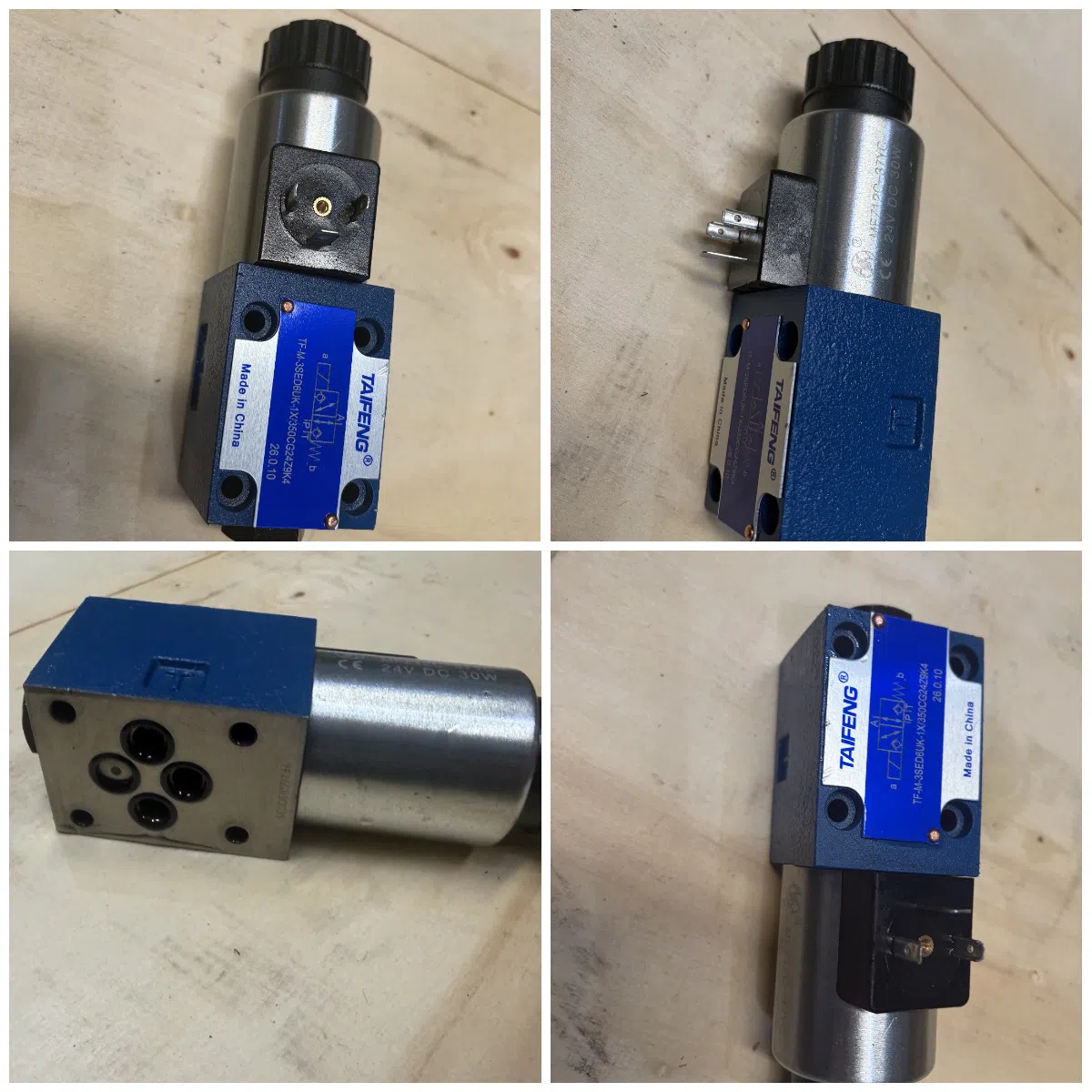

Особенности
● Эксплуатация направляющего седельного клапана в качестве стандартного типа с электромагнитом прямого действия

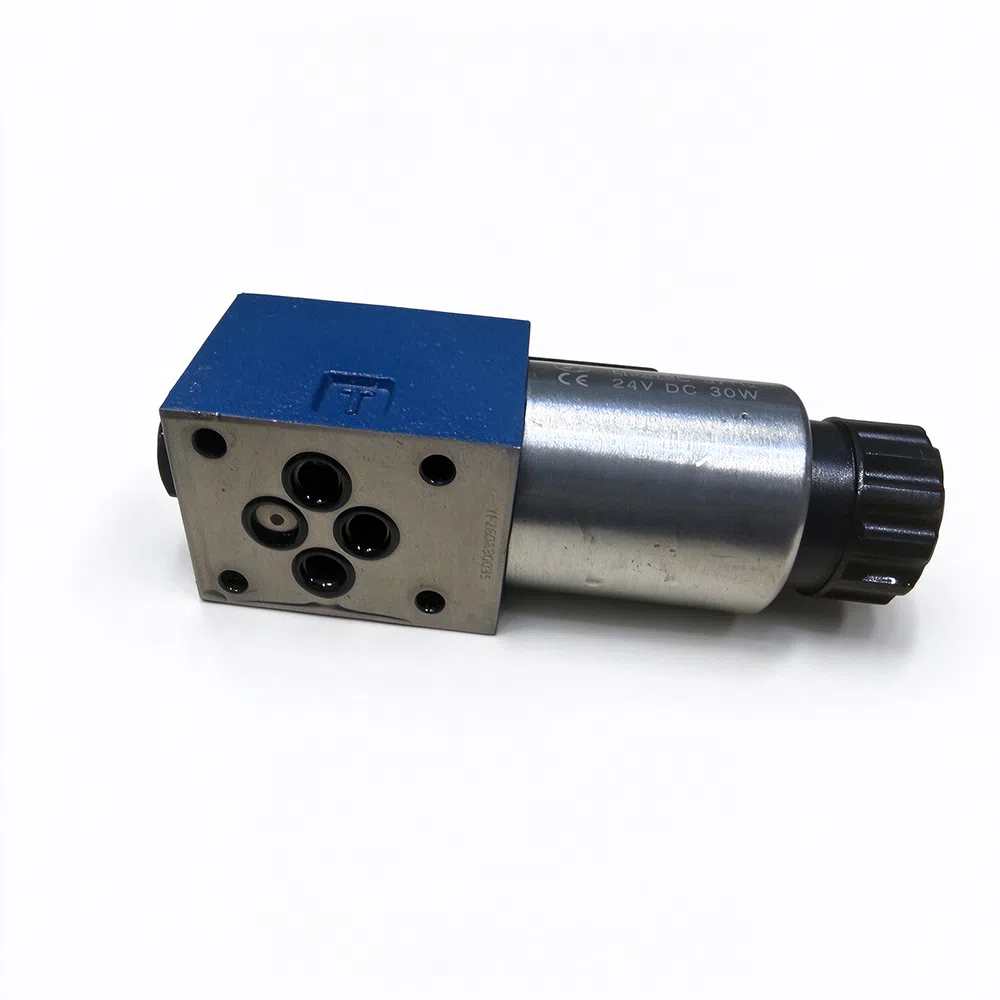

● Установочная поверхность соответствует DIN 24340 A, ISO 4410 и CETOP-RP121H
● Закрытый канал герметично перекрыт

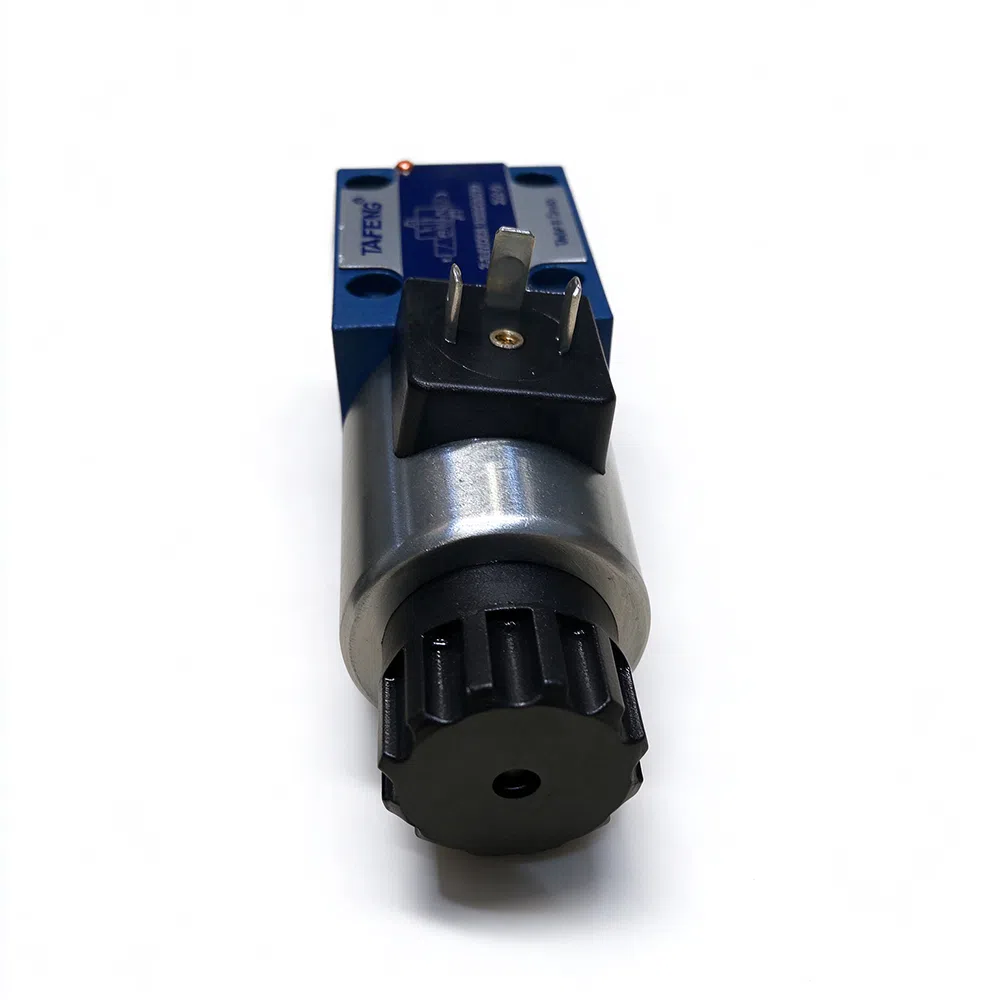

● Мокрые электромагниты переменного или постоянного тока со съёмной катушкой
● Электромагнит можно повернуть на 90 градусов
● Катушку электромагнита можно быстро и легко заменить без возникновения
утечки масла гидравлической системы

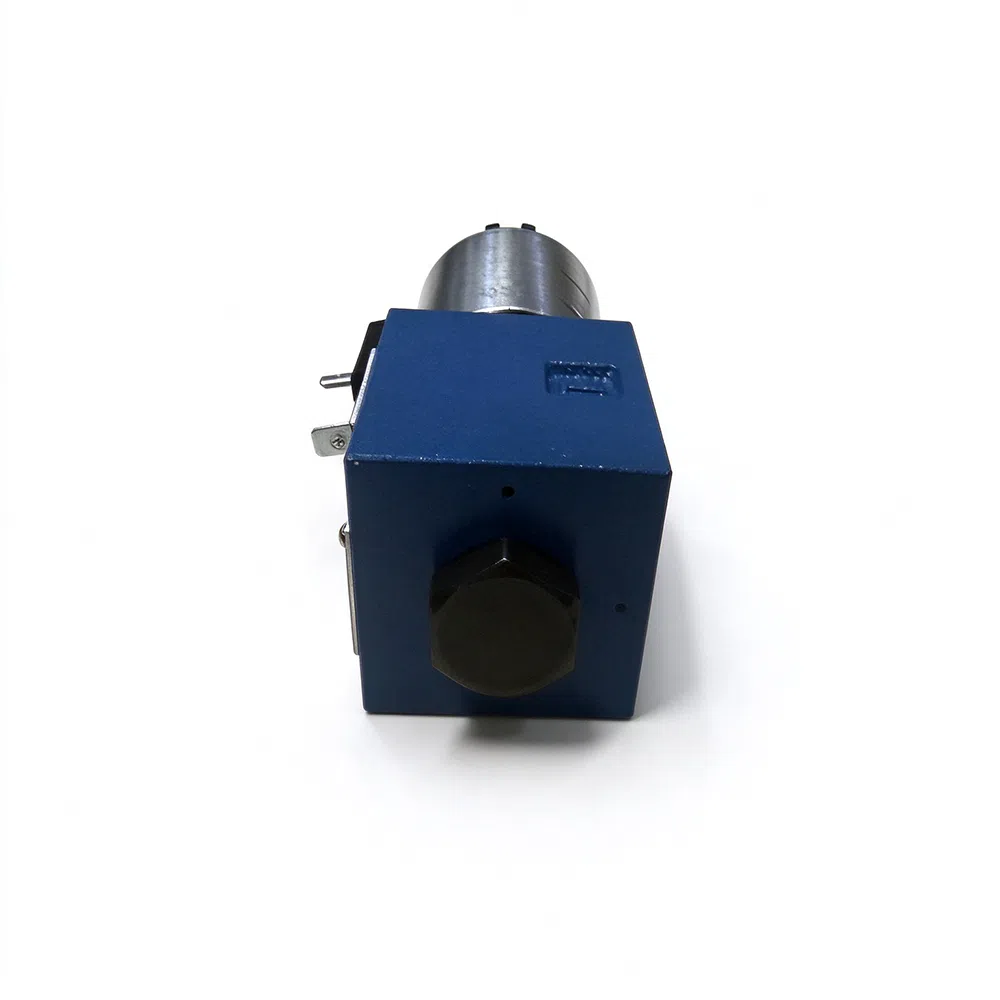

● Дополнительное ручное аварийное управление

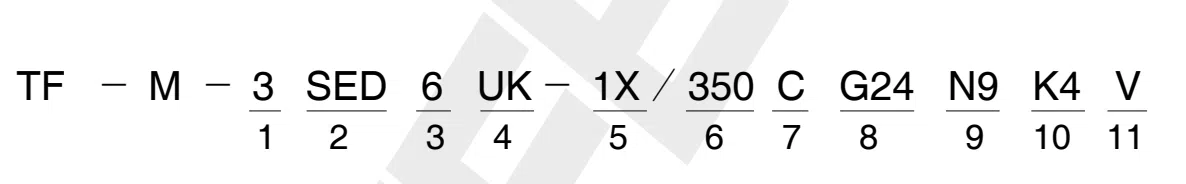

Код заказа
Направляющие клапаны с коническим затвором с электромагнитным управлением, тип TF-M-SED6
1. Рабочий порт 3 - 3 рабочих порта
2. Код запорного клапана SED - запорный клапан
3. Номинальный диаметр 6 - NG 06
4. Символ функции
5. Код серии 1X - серия 10 -19 Присоединительный размер без изменений
6. Рабочее давление 350 - макс. рабочее давление 350 бар
7. Электромагнит C - электромагнит мокрого типа со сменной катушкой
8. Напряжение G24 - постоянный ток 24 В W220-50 - переменный ток 220 В, 50 Гц
9.Кнопка проверки Без знака — без кнопки проверки при отказе N9 — с кнопкой проверки при отказе
10.Соединительный штекер K4 — независимое подключение без штекера Z5L — большой квадратный штекер с подсветкой
11.Код уплотнительных компонентов Нет — NBR V — Viton

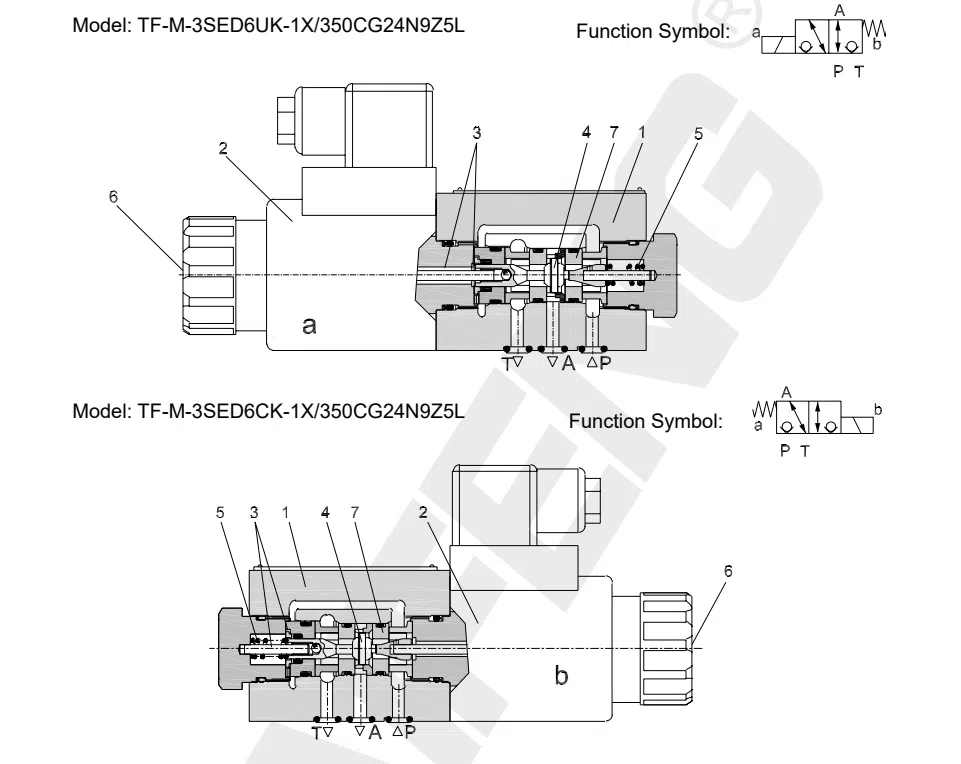

Разрез корпуса клапана
Направляющие клапаны с коническим затвором с электромагнитным управлением, тип TF-M-SED6
Обзор конструкции
Направляющий клапан TF-M-3SED представляет собой электромагнитный запорный направляющий клапан, который управляет потоком, остановкой и направлением масла. Этот направляющий распределительный клапан в основном включает корпус клапана (1), электромагнит (2) и запорные детали (4). В обесточенном состоянии золотник управления удерживается в промежуточном или исходном положении возвратной пружиной, а золотник управления приводится в действие электромагнитом. Ручное аварийное управление (6) может управлять клапанами, когда электромагнит обесточен.
